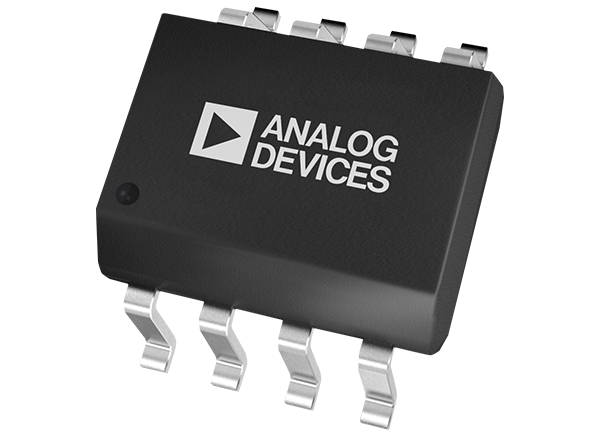

Analog Devices Inc. AD8066 FastFET™アンプ
Analog Devices Inc. AD8066 FastFET™アンプは、高性能で使い勝手の良いFET入力が搭載された電圧帰還アンプです。AD8065はシングルアンプで、AD8066はデュアルアンプです。これらのアンプは、Analog Devices, Inc.独自のXFCBプロセスで開発されています。AD8066を使用すると、比類のない低ノイズ動作（7.0nV/√Hzおよび0.6fA/ Hz）と非常に高い入力インピーダンスが可能になります。
特徴
- 車載アプリケーション向けに品質評価済
- FET入力アンプ
- 入力バイアス電流 : 1pA
- 低コスト
- 高速: 145MHz、−3dB帯域幅（G = +1）
- 180V/µsスルーレート（G = +2）
- 低ノイズ
- 7nV/√Hz（f = 10kHz）
- 0.6fA/√Hz（f = 10kHz）
- 幅広い電源電圧範囲: 5 ～ 24V
- 単電源およびレール・ツー・レール出力
- 1.5mV（最高）低オフセット電圧
- 高コモンモード除去比: −100dB
- 優れたひずみ仕様
- SFDR −88dBc @ 1MHz
- 低電力: 6.4mA/アンプの一般的な供給電流
- 位相反転なし
- 小型パッケージ: SOIC-8、SOT-23-5、MSOP-8
アプリケーション
- 先進運転支援システム
- フォトダイオード・プリアンプ
- フィルタ
- A/Dドライバ
- レベルシフト
- バッファリング

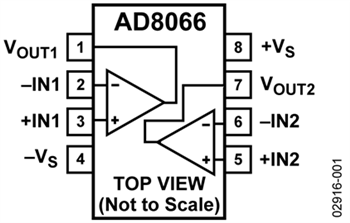

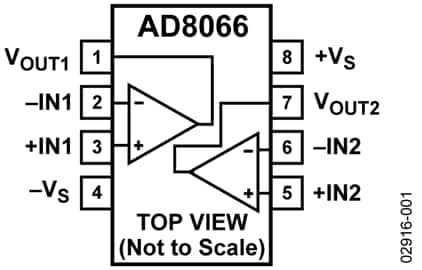

ブロック図
評価ボード
Analog Devices Inc. EVAL-HSAMP-2汎用評価ボード
デュアル高速オペレーショナルアンプ用の汎用評価ボードです。
公開: 2021-10-18
| 更新済み: 2022-03-11
