Analog Devices Inc. ADA4097 Over-The-Top™高精度OPアンプ
Analog Devices Inc. ADA4097 Over-The-Top™高精度オペアンプは、堅牢で高精度のレール対レール入出力オペレーショナルアンプで、−VS to + VSおよびそれ以上（Over-The-Top）の入力に対応できます。ADA4097 OPアンプは、<60μVのオフセット電圧、<0.3nAの入力バイアス電流（IB）を実現しており、3V～50Vの範囲の単電源または分割電源での動作が可能です。また、ADA4097の消費電流は32.5μAです。
ADI ADA4097 OPアンプOver-The-Top入力段には、不正な環境に対する堅牢な入力保護機能が搭載されています。この入力は、DC精度に損傷や劣化を与えることなく、最高80Vまでの差動電圧に対する耐性を発揮します。また、動作コモンモード入力範囲は、レール対レールおよびそれ以上（最高70V > –VS）に拡張されており、+VS電源の影響を受けません。
ADA4097は、ユニティゲインで安定しており、最大20mAまでを必要とする負荷を駆動します。また、最大200pFまでの容量性負荷も駆動します。また、低消費電力シャットダウンも利用できます。
ADA4097アンプは、スタンダードの6リード薄型・小型外形トランジスタ（TSOT）パッケージに格納されています。
特徴
- −VS − 0.1V～−VS + 70Vの極めて広いコモンモード入力範囲
- +3V～+50V（～±25V、PSRRの場合）の広い電源電圧範囲
- 32.5μA（標準）低消費電力供給電流
- ±60μV（最高）低入力オフセット電圧
- 最高±1 μV/°C（B Grade）の低入力オフセット電圧
- 標準6Hz 1/fノイズコーナーの低入力電圧ノイズ
- 0.1Hz～10Hzで標準1000nV p-p
- fTEST = 250Hzの場合に標準130kHzのGBP
- ΔVOUT = 4Vで標準0.1V/μsのスルーレート
- 低消費電力供給電流: 最大20μA
- ±300pA（最大）小入力オフセット電流
- ΔVOUT = 4Vの場合に最小120dBの大信号電圧利得
- CMRR: VCM = −0.1V～+70Vで最小120dB
- PSRR: VSY = +3V～±25Vで最小123dB
- 位相反転のない入力オーバードライブ耐性
- ±2kV HBM、±1.25kV FICDM
- 6リードTSOTパッケージ
アプリケーション
- 産業センサコンディショニング
- 供給電流センシング
- バッテリと電源の監視
- 不正環境におけるフロントエンド・アンプ
- 4mA～20mAトランスミッタ
関連評価キット
Analog Devices Inc. EVAL-ADA4097-1評価キット
ADA4097-1 6リード、TSOT、堅牢なOver-The-Top™高精度OPアンプの評価に使用するように設計されています。
その他の資料

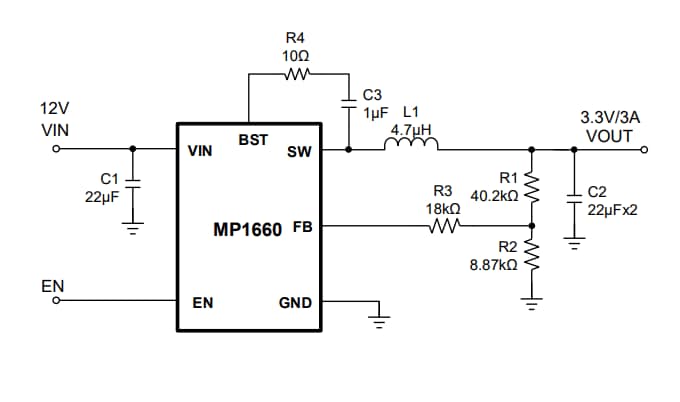

代表的なアプリケーション
