Analog Devices Inc. ADL8150-EVALZ評価ボード
Analog Devices Inc. ADL8150-EVALZ評価ボードは、厚さ10ミリのRogers4350Bと銅張りのIsola370HRで製造された4層のプリント回路ボード（PCB）で構成され、公称厚さ62ミリで成形されています。ADL8150-EVALZボードRFINおよびRFOUTポートには、2.9mm、メス同軸コネクタがあらかじめ実装されており、対応するRFINおよびRFOUTトレースには50Ω特性インピーダンスがあります。
特徴
- 4層、Rogers 4350B、Isola 370HR評価ボード
- エンドローンチ、2.9mm RFコネクタ
- 較正パスを使用（未インストール）
必要な機器
- RFシグナル・ジェネレータ
- RFスペクトラム解析器
- RFネットワーク解析器
- 5V、200mA電源
関連製品
Analog Devices Inc. ADL8150低位相ノイズアンプ
自己バイアス接続型GaAs、MMIC、HBT、低位相ノイズアンプで、6GHz～14GHzで動作します。

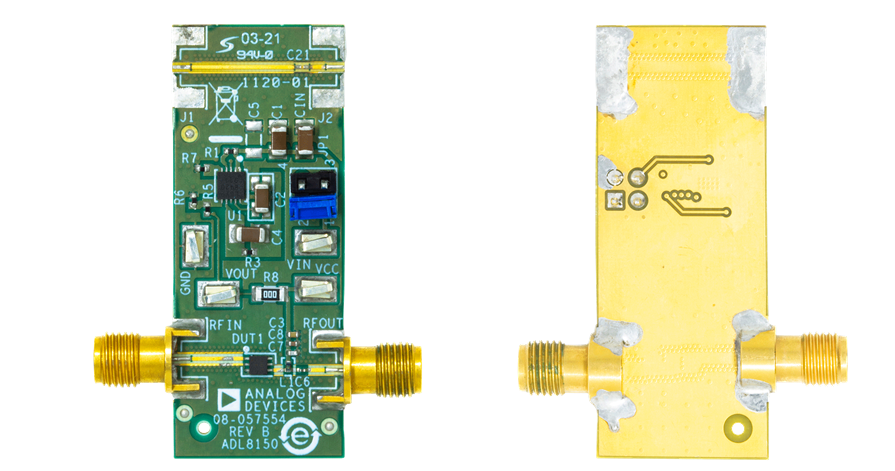

前面図と背面図
回路図
レイアウト
公開: 2021-03-08
| 更新済み: 2022-03-11
