Analog Devices Inc. ADL8154低位相ノイズアンプ
Analog Devices ADL8154低位相ノイズ・アンプは、計測、レーダー、通信アプリケーション向けに設計された小型の低位相ノイズ・アンプです。2GHz～5GHzでの位相ノイズは、1dB圧縮（P1dB）および10kHzオフセットで-172dBc/Hzです。ADL8154は正側（供給）単電源（VCC）で動作し、そのバイアス電流（ICQ）は、RBIASピンとVCC1ピンおよびVCC2ピンの間に接続される抵抗によって設定されます。RF入力とRF出力はDCカップリングされ、50Ωに整合されています。RF出力にはバイアスインダクタが必要です。
ゲインとノイズ指数の代表値は、2GHz～5GHzの範囲で、それぞれ16.5dBと3.5dBです。出力3次インターセプト（OIP3）と出力2次インターセプト（OIP2）の代表値は、2GHz～5GHzの範囲で、それぞれ34.5dBmと53dBmです。公称電源電圧は5V、電源電流は125mAです。Analog Devices ADL8154は、ガリウムヒ素（GaAs）ヘテロ接合バイポーラ・トランジスタ（HBT）上に製造されています。このデバイスは、RoHS準拠の2mm × 2mm、8ピンLFCSPに収容されており、−55°C～+125°Cで動作するように仕様規定されています。
特徴
- 広帯域動作：10MHz～6GHz
- 低い残留位相ノイズ
- 正側（供給）単電源：5V、ICQ 125mA
- RBIASコレクタ電流調整端子
- -55°C～+125°Cに動作温度範囲を拡張済
- RoHS対応、2mm×2mm、8-leadLFCSPパッケージ
アプリケーション
- 電気通信
- 試験および測定機器
- レーダー
- 局部発振器ドライバ

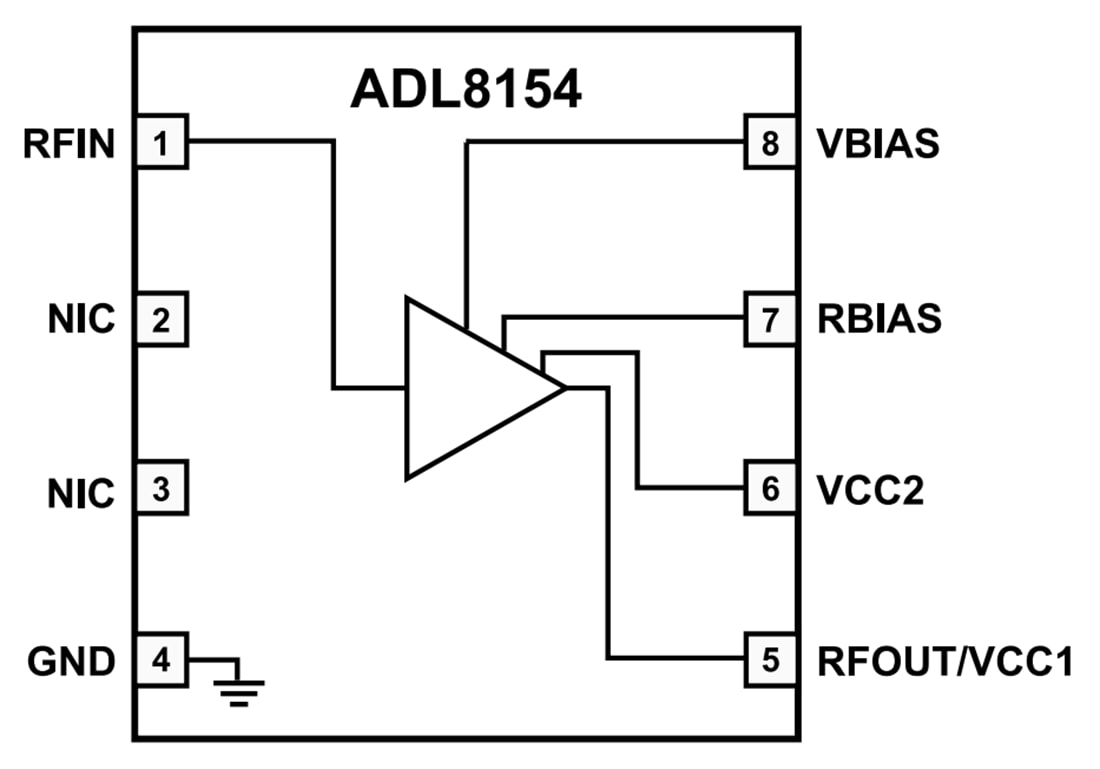

機能ブロック図
開発ツール
Analog Devices Inc. ADL8154-EVALZ評価ボード（ADL8154用）
低位相ノイズ・アンプADL8154を評価するための4層プリント回路基板（PCB）。
