Analog Devices Inc. ADMV1550ダブルバランスミキサ
Analog Devices ADMV1550ダブルバランスミキサは、リードレス、RoHS準拠の表面実装技術(SMT)パッケージで販売されており、15GHz～65GHzの間のアップコンバータまたはダウンコンバータとして促進します。ADMV1550汎用ダブルバランスミキサは、中間周波数(IF)ポートでのDC ~ 20GHzの広い帯域幅を実現しており、シミュレーション製品を回避するための柔軟性に富んだ周波数計画が可能になります。
Analog Devices ADMV1550ミキサは、ガリウム砒素(GaAs)モノリシックマイクロ波集積回路(MMIC)方式を使用して製造されており、外付け部品やマッチング回路は不要です。バラン構造が最適化されているおかげで、ADMV1550は、RFおよびLO対IF抑制に対して優れた局部発振器(LO)を実現しています。ミキサは、15dBmの標準LO振幅で動作します。RoHS準拠のADMV1550によって、ワイヤボンディングの必要性が排除されており、表面実装製造技術の使用が可能になります。
ADMV1550は、コンパクトな4mm x 4mm、18端子ランドグリッドアレイ(LGA) パッケージに格納されており、-40°C～+85°Cの温度範囲で実行します。
特徴
- 15GHz～ 50GHz変換損失で標準8dB
- 15GHz ~ 50GHz入力IP3で標準20dBm（ダウンコンバータ）
- 15GHz ～ 50GHz入力IP2で標準40dBm（ダウンコンバータ）
- 11dBm標準入力P1dB（アップコンバータ）
- 35dB標準LO/RF絶縁
- 35dB標準LO/IF絶縁
- 15GHz～50GHz RF-IF絶縁で標準45dB
- 18端子、RoHS準拠、4mm x 4mm LGAパッケージ
アプリケーション
- マイクロ波および微小開口端子(VSAT)無線
- 試験装置
- 軍事電子戦 (EW)
- 電子的対抗手段 (ECM)
- コマンド、制御、通信、インテリジェンス

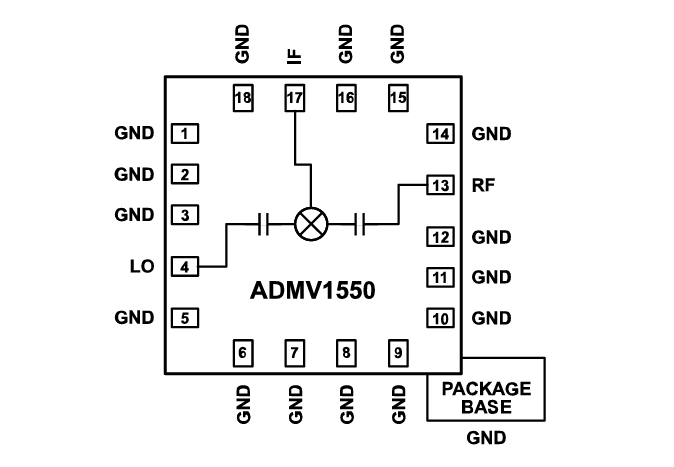

ブロック図

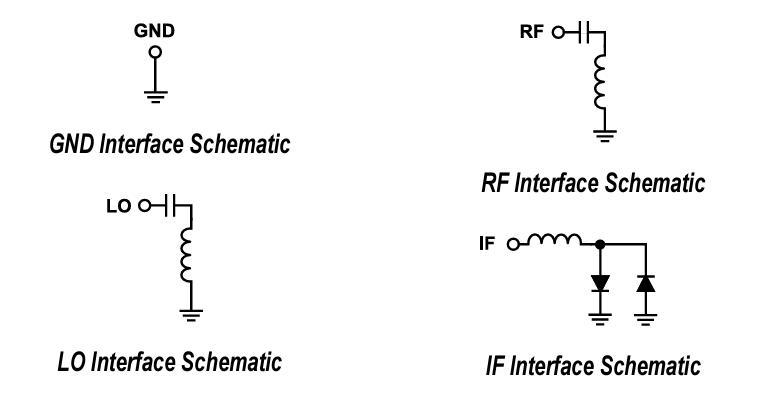

インターフェイスのスキーム図
