ADMV1555には、2つの標準ダブルバランスミキサセルおよびガリウム砒素(GaAs)モノリシックマイクロ波集積回路(MMIC)プロセスで製造された90°ハイブリッドが採用されています。このデバイスには、外付け部品やマッチング回路は不要です。
ADI ADMV1555は、ハイブリッドスタイルのイメージ除去ミキサおよび単一のサイドバンド・アップコンバータ・アセンブリの大幅に小型化された代替品です。RoHS準拠のADMV1555によって、ワイヤボンディングの必要性が排除されており、表面実装製造技術の使用が可能になります。
ADMV1555は、コンパクトな5mm x 5mm、20端子LGAパッケージに格納されており、-40°C ~+85°Cで動作します。
特徴
- 変換損失: 8dB 標準
- 23dBm標準入力IP3
- 15dBm標準入力P1dB
- 25dBc標準イメージ除去
- 45dB標準LO/RF絶縁
- 40dB標準LO/IF絶縁
- 45dB標準RF-IF絶縁
- DC ~ 20GHz IFピン周波数
- パッシブDCバイアス不要
- 20端子、RoHS準拠、5mm x 5mm、LGAパッケージ
アプリケーション
- マイクロ波および微小開口端子(VSAT)無線
- テスト装置
- 軍事電子戦 (EW)
- 電子的対抗手段 (ECM)
- 指揮、制御、通信および諜報 (C3I)

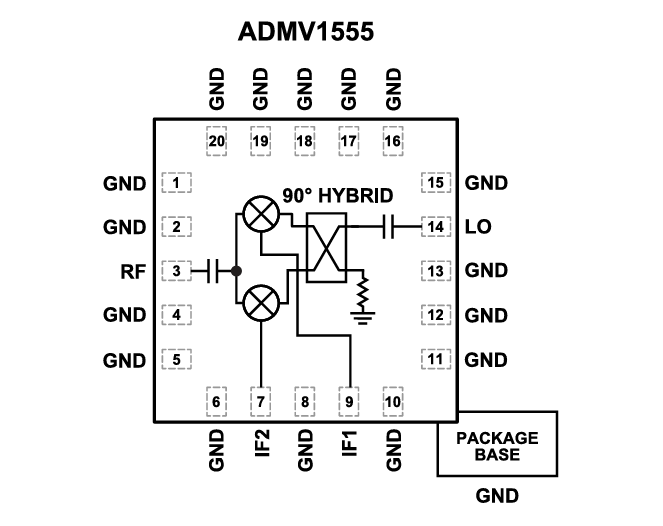

ブロック図
インターフェイスのスキーム図
