Analog Devices Inc. ADPA1105 0.9GHz～1.6GHz GaNパワーアンプ

Analog Devices Inc. ADPA1105 GaNパワーアンプは、0.9GHz～1.4GHzの帯域幅全域で60%標準電力付加効率（PAE）をともなう46dBm（40W）を実現しています。さらにADPA1105は、0.9GHz～1.4GHzの帯域幅全域で±0.5dB利得平坦性をサポートしています。

特徴

  • PIN = 19dBmで46dBm標準出力電力
  • 小信号ゲイン: 0.9GHz～1.4GHzで標準34.5dB
  • PIN = 19dBmでの電力ゲイン: 標準27dB
  • 0.9GHz～1.6GHz帯域幅
  • PIN = 19dBmでのPAE: 0.9GHz～1.4GHzで標準60%
  • 10%デューティサイクル供給電圧で400mAの場合にVDD = 50V
  • 32リード、5mm × 5mm、LFSCP_CAVパッケージ

アプリケーション

  • 天気レーダー
  • 海洋レーダー
  • 軍用レーダー

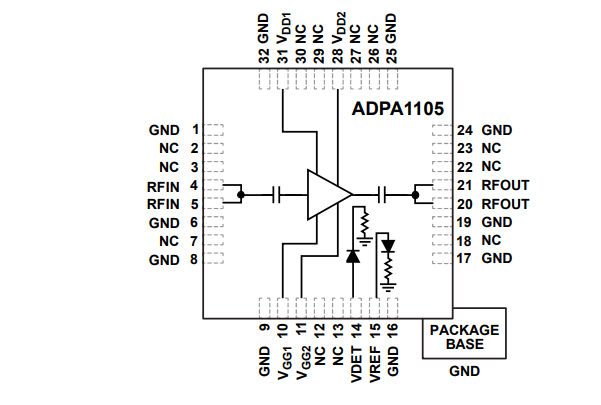

機能ブロック図

ブロック図 - Analog Devices Inc. ADPA1105 0.9GHz～1.6GHz GaNパワーアンプ

関連製品

Analog Devices Inc. ADPA1105-EVALZ評価キット

ADPA1105 0.9GHz～1.6GHz、GaNパワーアンプの広範な評価を促進します。
