Analog Devices Inc. ADPA1116 GaN パワーアンプ

Analog Devices ADPA1116GaN パワーアンプは、39.5dBmの飽和出力電力(POUT)、40%の電力付加効率(PAE)、16,0dBmの入力電力(PIN)における0.5GHzから5GHzまでの23.5dB典型的な電力利得を特徴としています。RF入力と出力は内部整合され、AC結合されています。ドレイン・バイアス電圧28Vが VDD1 と VDD2 端子に印加されます。V DD1 と V DD2 端子にはバイアス・インダクタが内蔵されています。ドレイン電流は VGG1 端子の負電圧で設定します。ADPA1116は窒化ガリウム(GaN)プロセスで製造され、32-leadチップスケールパッケージで提供されます。ADIADPA1116アンペアは、-40°Cから+85°Cまでの動作用に指定されています。

特徴

  • 内部整合、0.3GHzto6GHz、39.5dBm GaN パワーアンプ
  • RF入力とRF出力はAC結合
  • ドレイン・バイアス・インダクタ内蔵
  • 28V 電源電圧
  • 300mA自己消費電流
  • 39.5dBm代表値0.5GHz~5GHz(PIN =16,0dBm) 出力電力
  • 23.5dB典型的な0.5GHz~5GHz(PIN =16,0dBm)までの電力利得
  • 40%典型的な0.5GHz~5GHz(PIN =16,0dBm) PAE
  • 33.5dB代表値0.5GHz~5GHz小信号利得

アプリケーション

  • 電子戦
  • 通信
  • レーダー

機能ブロック図

ブロック図 - Analog Devices Inc. ADPA1116 GaN パワーアンプ

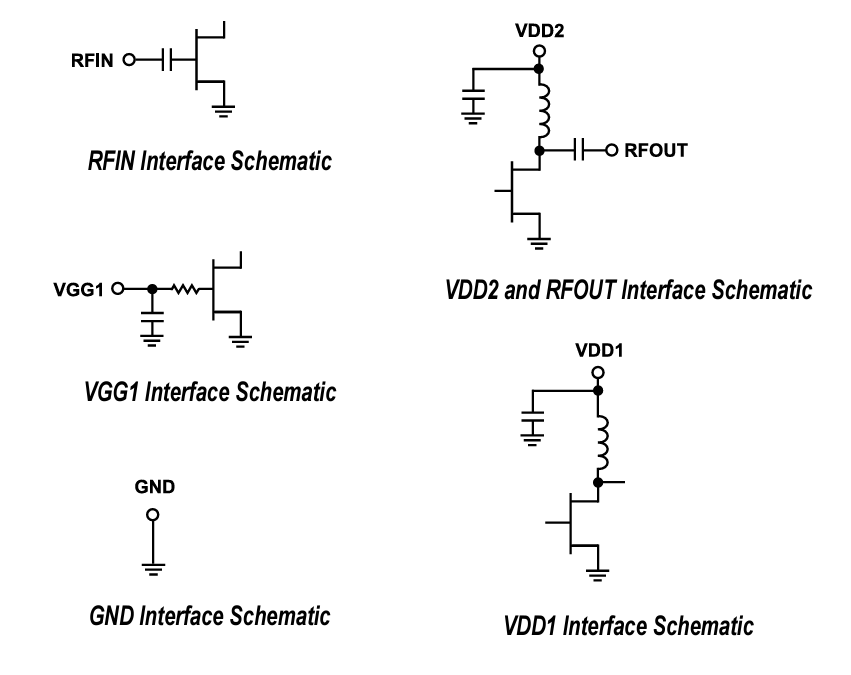

インターフェイスのスキーム図

回路図 - Analog Devices Inc. ADPA1116 GaN パワーアンプ
公開: 2025-01-21 | 更新済み: 2025-02-24
