Analog Devices / Maxim Integrated ADPL62083監視回路
Analog Devices/Maxim Integrated ADPL62083監視回路は、工場出荷時に設定されたリセット閾値を活用して1.02V～4.8Vの電圧を監視します。ADPL62083は、オープンドレイン、アクティブローRESET出力を実現しています。監視されている電圧が閾値を超えた後で、リセット出力はアサートされたままになります。
ADI ADPL62083は、3リード SOT23パッケージに格納されており、-40°C～+125°Cの温度範囲で動作します。
特徴
- 温度全体で5µA（標準）、6.8µAで3.6V（最大）の低供給電流（+125°C）
- 50mV/100mV増分で1.02V～4.8Vの工場出荷時設定リセット閾値オプション
- リセット有効時間保証：VCC = 1V
- オープンドレインRESET出力
- 電源過渡変化に対応
- 動作温度範囲：-40°C～+125°C
アプリケーション
- ポータブル/バッテリ駆動および産業機器
- 電子書籍リーダー/タブレット
- スマートフォン

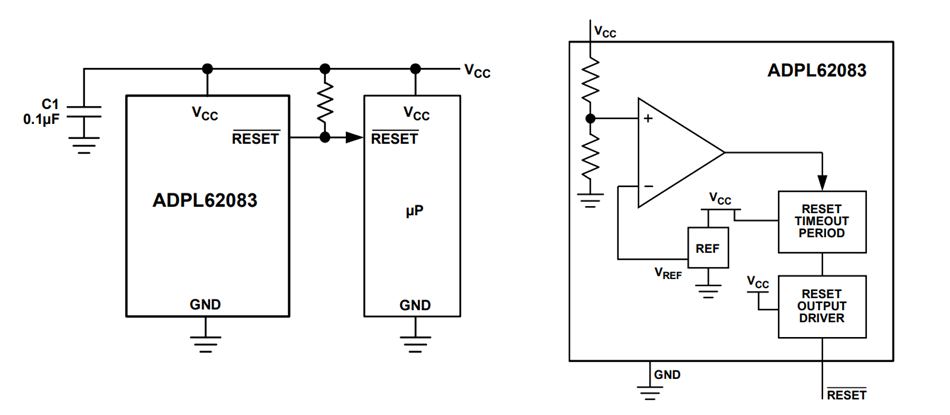

アプリケーション概略図
リセットタイミングの図
