Analog Devices / Maxim Integrated ADPL8661xEVKIT評価キット
Analog Devices ADPL8661xEVKIT 評価用キットは、完全実装済みおよび試験済みの回路基板です。ADPL8610、ADPL86611、ADPL8612（4.5V～60V、250mA、電流リミッタ）の性能を評価します。これらは10ピン薄型デュアルフラット・リードなし露出パッド（TDFN-EP）パッケージを採用した過電圧（OV）および低電圧（UV）保護付きの電流リミッタです。Analog Devices ADPL8661xEVKIT 評価用キットは、調整可能な過電圧および低電圧、各種の電流制限タイプおよび電流制限閾値を評価するように設定できます。
特徴
- 動作電圧範囲: 4.5V～60V
- 入力端子に過渡電圧抑制（TVS）ダイオード、出力端子にショットキー・ダイオードを搭載
- UVLO、OVLO、3つの電流制限タイプ、電流制限閾値を評価
- 内部低電圧ロックアウト（UVLO）を4.2Vに設定（ADPL86612EVKIT）
- 低電圧ロックアウト（UVLO）を4.5Vに設定（ADPL86610EVKITおよびADPL86611EVKIT）
- 過電圧ロックアウト（OVLO）を36Vに設定（ADPL86610EVKIT and ADPL86611EVKIT）
- ジャンパ設定可能な電流制限（デフォルトでは250mAに設定）
- 電流制限モードをデフォルトでオートリトライに設定
- 実証済みプリント回路基板（PCB）レイアウト
- 組立と試験を完了
アプリケーション
- センサシステム
- 状態監視
- 工場センサ
- プロセス計測器
- 計量およびバッチ・システム
- プログラマブル・ロジック・コントローラ（PLC）、ネットワーク制御モジュール、バッテリ駆動モジュールなどの産業用アプリケーション
必要な機器
- 評価用キット：ADPL86610EVKIT、ADPL86611EVKIT、ADPL86612EVKIT
- 60VDC電源
- マルチメータ
- 調整可能な負荷（0A～1A）
- USB-A（オス）- USB-B（オス）ケーブル、または5VDC電源

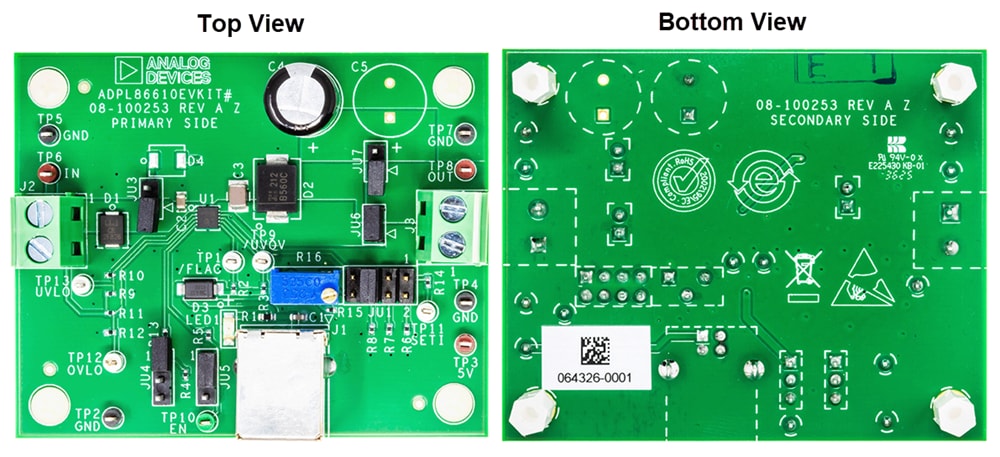

ボードレイアウト
代替電流リミッタ
Analog Devices / Maxim Integrated ADPL86610/ADPL86611/ADPL86612電流リミッタ
+60V～-65Vの範囲にわたり、正および負の入力電圧フォールトからのシステム保護に最適。
