Analog Devices Inc. ADRF5515レシーバ・フロントエンド

ADI ADRF5515レシーバ・フロントエンドには、高ゲインモードとパワーダウンモードが活用されています。高ゲインモードで、カスケード接続された2段LNAとスイッチには、1.0dBの低ノイズ指数（NF）および3.6GHzで33dBの高ゲインが備わっており、32dBm（標準）の出力3次インターセプトポイント（OIP3）が備わっています。低ゲインモードでは、2段LNAの1段がバイパス接続され、36mAの低消費電流で16dBのゲインを実現します。パワーダウンモードでは、LNAがOFFになり、12mAを消費します。

送信動作では、RF入力が終端ピン（TERM-CHAまたはTERM-CHB）に接続されている場合、スイッチは低挿入損失0.45dBを実現します。全寿命動作で43dBmのロングタームエボリューション（LTE）平均電力（9dBピーク対平均比（PAR）に対処できます。ADRF5515は、2.4GHz～4.2GHzで動作するADRF5545A 10Wバージョンとのピン互換性があります。

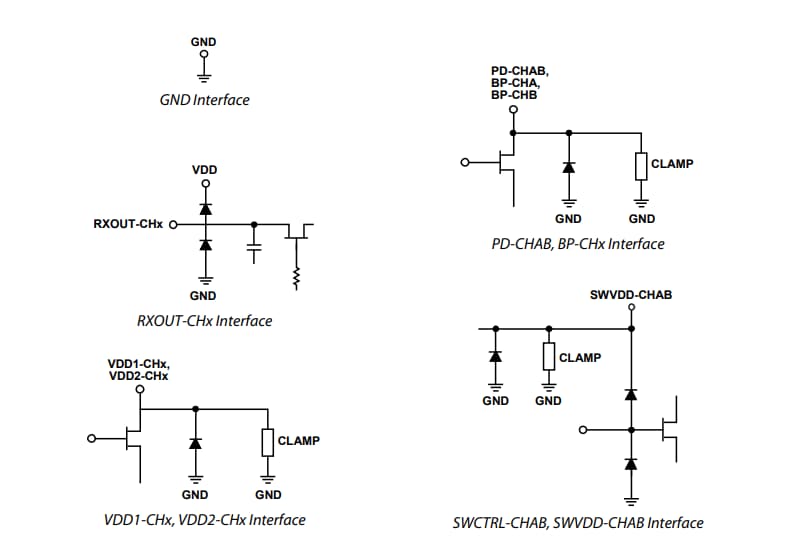

ADRF5515は、50Ωに内部整合されているRFポートでの整合コンポーネントを必要としません。また、ANTおよびTERMポートは、内部ac結合されています。そのため、外部dc遮断コンデンサが必要になるのは、レシーバポートのみです。

ADRF5515は、3.3GHz～4.0GHzで動作し、RoHSに準拠したコンパクトな6mm × 6mm、40リードLFCSPパッケージに格納されています。
