Analog Devices Inc. ADRF5532レシーバフロントエンド

Analog Devices ADRF5532レシーバフロントエンドは、時区分二重（TDD）アプリケーション向けに設計された統合RFフロント・エンド・マルチチップ・モジュールです。ADRF5532は、低ノイズ・アンプ（LNA）と高出力シリコン単極双投（SPDT）スイッチで構成されています。

2.6GHzでの受信動作では、LNAは1.2dBの低ノイズ指数（NF）と35.5dBの高ゲイン、および-4dBmの3次入力インターセプト・ポイント（IIP3）を提供します。送信動作では、スイッチは0.7dBの低挿入損失を供給し、36.5dBmのロングターム・エボリューション（LTE）平均電力に対処できます。この動作によって、寿命全期間動作（ピーク対平均値比率（PAR）8dB）およびシングル・イベント（10秒未満）のLNA保護動作で39dBmを可能にします。

ADI ADRF5532は、2.3GHz〜2.7GHzで動作し、RoHS準拠の小型5mm × 3mm、24リードLFCSPパッケージを採用しています。

特徴

  • 統合RFフロント・エンド
    • LNAおよび高出力シリコンSPDTスイッチ
    • オンチップ・バイアスとマッチング
    • 単電源動作
  • ゲイン：2.6GHzで35.5dB（代表値）
  • 利得平坦性：400MHzの帯域幅で0.2dB（25°C時）
  • TCASE = 105°Cでの高出力に対応
    • ライフタイム全体
      • 平均LTE出力（8dB PAR）：36.5dBm
    • シングルイベント（<10secの動作）
      • 平均LTE出力（8dB PAR）：39dBm
  • 低ノイズ指数：2.6GHzで1.2dB（代表値）
  • 低挿入損失：2.6GHzで0.7dB（代表値）
  • 高入力IP3：-4dBm
  • 低電源電流
    • 受信動作：5Vで118mA（代表値）
    • 送信動作：5Vで15mA（代表値）
  • 正論理制御
  • 5mm × 3mm、24リードLFCSPパッケージ
  • ADRF5534、3.1GHz～4.2GHzレシーバー・フロント・エンドとピン互換性あり

アプリケーション

  • 無線インフラ
  • TDDベースの通信システム
  • TDD大規模マルチ入力およびマルチ出力（MIMO）およびアクティブ・アンテナ・システム

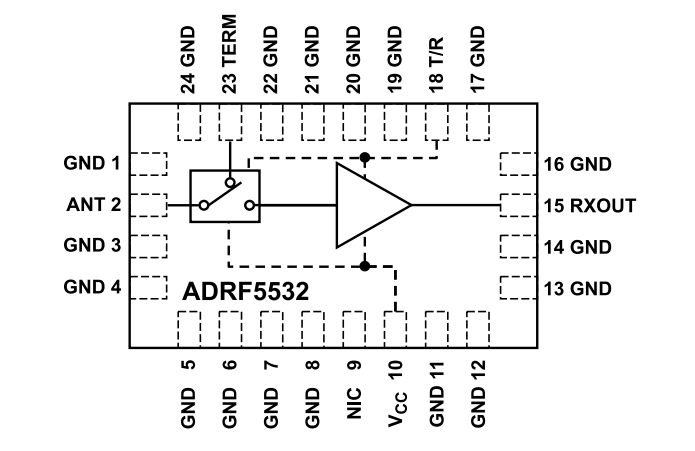

機能ブロック図

ブロック図 - Analog Devices Inc. ADRF5532レシーバフロントエンド
公開: 2024-07-30 | 更新済み: 2024-08-12
