Analog Devices Inc. ADuM1252双方向I2Cアイソレータ
Analog Devices Inc. ADuM1252双方向I2Cアイソレータは、同じラインで双方向にデータを伝送する必要のあるアプリケーション（I2Cなど）向けに、2つの双方向オープンドレイン・チャンネルを備えています。ラッチアップ動作を防止するために、サイド1出力は、0.64Vでロジック低電圧の安定化を図る特殊バッファで構成されています。また、入力ロジック低閾値は、出力ロジック低電圧よりも少なくとも50mV低くなっています。サイド2は、ロジックロー出力電圧の安定化を図らない従来型のバッファを提供します。超低消費電力のVishay ADuM1252は、サイド2のホットプラグ接続において、最初にバスのピンをプリチャージした後、バスの状態を監視し、アイドルバス状態かI2Cストップ条件が検出されるのを待ってサイド1とサイド2を接続することで、乱れのないバス接続を提供します。
Analog DevicesのADuM1252は、アイソレータの両側、サイド1とサイド2に独立した1.71V〜5.5Vの電源を搭載し、最大2MHzで動作します。両側あたりの超低スタンバイ電流 21µAは、電池駆動システムに最適です。これらのデバイスは8ピン・ナローSOICパッケージで提供され、定格周囲動作温度は-40°C ~ +125°Cです。
特徴
- 低VOL(MAX) によりI2Cデバイスとの互換性が向上
- サイド1電圧：0.69V
- サイド2電圧：0.4V
- バッテリ寿命を延ばす超低消費電力、400kHzでチャンネルあたり142μA（標準）
- 独立した広いVDD1/VDD2電源範囲によって、より多くの論理電圧レベルがサポートされ、レベル・シフトが可能：1.71V～5.5V（両側）
- 強化されたホットスワップ対応サイド2 I/O、最初のサイド2の接続はバスアイドルまたはストップ状態で行い、データ破損を防止
- 最大2MHz SCLでの双方向I2Cデータ転送
- 先進的バストポロジに対応する双方向SCLは、絶縁バリアをまたぐクロックストレッチと複数のコントローラをサポート
- 強力な電流シンクによるRPULL-UP 値の低減によってバス速度が向上
- サイド1電流：5mA
- サイド2電流：50mA
- デジタル信号の堅牢なガルバニック絶縁
- 連続耐圧（VIOWM）、8ナローSOIC：445VRMS
- IEC 61000-4-5に準拠したサージ耐電圧±10kV
- 4mm沿面距離とクリアランス、8ナローSOIC
- 安全性と規制に関わる認可申請中
- IEC60747-17、強化されたVIORM ナローSOIC：630VPEAK
- UL 1577、8ナローSOIC：3000VRMS（1分間）
- IEC/EN/CSA 62368-1
- IEC/EN/CSA 61010-1
- CAN/CSA-C22.2 No. 14-18
アプリケーション
- 絶縁型I2C/SMBusインターフェイス
- バッテリ管理システム
- パワーオーバーイーサネット（PoE）
- モーター制御システム
仕様
- 電源範囲 1.71V～5.5V
- 低電圧ロックアウト閾値側：1.48V ~ 1.65V
- 低電圧ロックアウト閾値ヒステリシス：30mV（標準）
- 入力容量：5pF（標準）
- リーク電流：±10µA
- コモンモード過渡イミュニティ：200kV/μs（最小）
- 最大データレート：2MHz（最小）
- 動作温度範囲：-40°C～+125°C
- 接合部温度：+150°C
ビデオ
標準アプリケーション回路

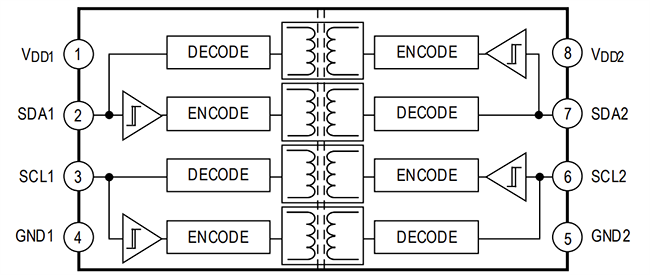

機能図
公開: 2024-02-22
| 更新済み: 2024-11-11
