Analog Devices Inc. LTM4663デモボードDC2902A
Analog Devices Inc. LTM4663デモボードDC2902Aは、LTM4663μModuleレギュレータの動作を評価するように構成されています。LTM4663超薄型μ® Module熱電冷却器（TEC）レギュレータは、小型LGAパッケージに、TECコントローラ、線形電力段、スイッチングレギュレータ、インダクタ、およびすべてのサポートコンポーネントが組み合わされています。
Analog Devices Inc. DC2902A評価ボードは、2.7V～5.5V入力電圧範囲が特徴で、最大1.5Aまでシンクまたはソース電流を供給できます。LTM4663の内部では、リニア電力段がPWM電力段と連携してHブリッジ構成を形成します。TECから供給される電流の方向は、正（冷却モード用）または負（加熱モード用）のいずれかにすることができます。
さらに、DC2902Aボードはスイッチング周波数が2MHzにデフォルト設定されており、EN/SY入力ピン (JP1: EN/SY) に印加される1.85MHz～3.25MHzの外部クロックに同期させることができます。最大TEC電流制限は、抵抗、R7（デフォルト: 冷却モードの場合は1.5A、加熱モードの場合は-1.5A）でプログラミングできます。また、最大TEC電圧制限は、抵抗、R10（デフォルト: 冷却モードの場合は5V、加熱モードの場合は-4.8V）でプログラミングできます。その他の機能には、TEC電圧モニタ用のVTEC出力とTEC電流モニタ用のITEC出力があります。
仕様
- 入力電圧範囲: 2.7V～5.5V
- 1.5A最大TEC電流冷却モード
- –1.5A最大TEC電流加熱モード
- スイッチング周波数: 2MHz typical
- 88.6%標準効率冷却モード、VIN = 5V、ITEC = 1.5A、2Ω負荷
- 89.1%標準効率加熱モード、VIN = 5V、ITEC = -1.5A、2Ω負荷
アプリケーション
- TEC temperature control
- Optical networking systems
- Optical modules
- LiDAR systems

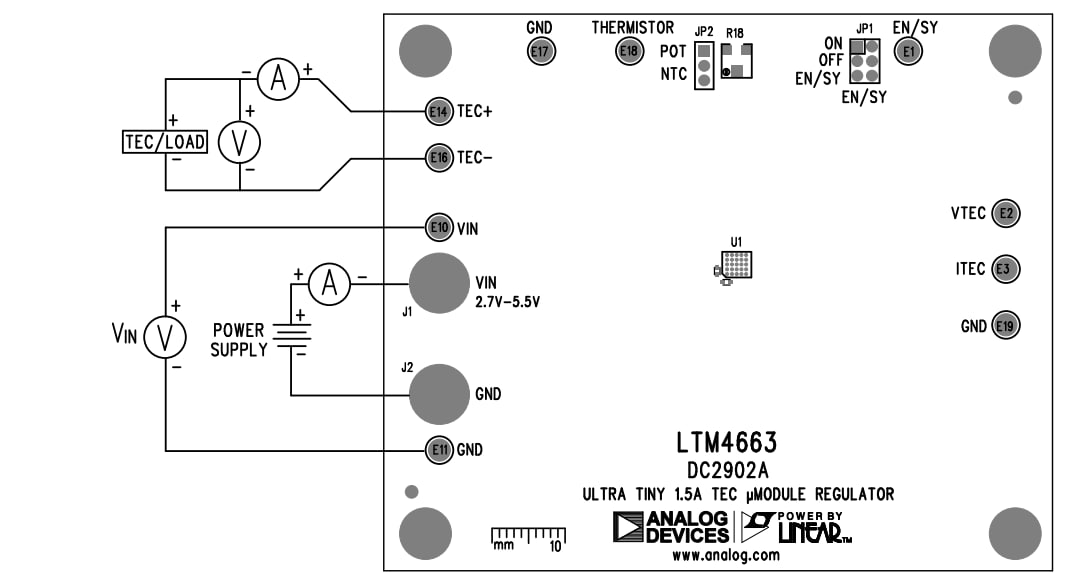

適切な測定セットアップ
関連製品
Analog Devices Inc. LTM4663超薄型μ® Module TECレギュレータ
小型LGAパッケージに収められているTECコントローラ、線形電力段、スイッチングレギュレータ、インダクタです。
