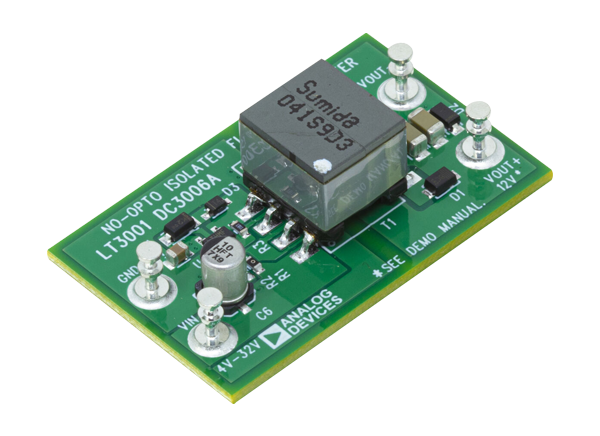

Analog Devices Inc. DC3006Aデモ回路（LT3001用）

Analog Devices Inc. DC3006Aデモ回路は、コンパクトな非光学絶縁フライバックコンバータで、LT3001が特徴です。DC3006Aは12Vを出力し、4V ~ 32Vの入力電圧範囲にわたり1.5mA ~ 300mAの負荷電流で優れた安定性を維持します。出力電流能力は、入力電圧によって増大します。トランス漏れインダクタンスにより、電源スイッチがオフになった後に一次側で電圧スパイクが発生します。漏れインダクタンス・スパイクは、RCスナバとTVSクランプを用いてMOSFETの65V電圧定格内に制限し、リンギングを抑制してMOSFETドレイン電圧を安全なレベルにクランプしています。
