Analog Devices Inc. デジタルパワーシステム管理

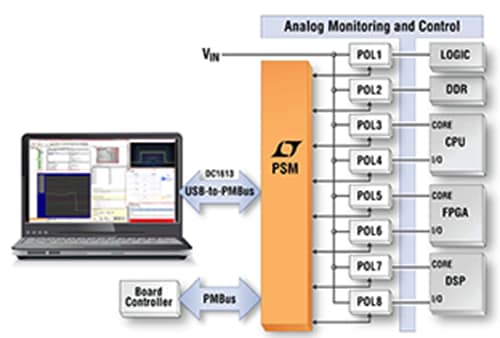

LTpowerPlay、Analog Devicesエンジニアリングレベルの開発環境はPSMデバイスを対象としており、電源電圧、電流、電力、エネルギーの使用、シーケンシング、マージニング、ブラックボックス障害ログデータを制御および監視します。この業界をリードする開発ソフトウェアには、グラフィカル・ユーザ・インターフェイス（GUI）が搭載されており、最大256の電圧レールをサポートできることが証明されています。

PSMの製品タイプ

パワーシステムマネージャ

これらのデバイスは、イネーブル機能とトリム機能を用いてあらゆる調整可能なポイント・オブ・ロード（POL）供給、すなわちスイッチング・レギュレータまたはリニア・レギュレータ（LDO）を管理します。±0.25%精度、マージニング、シーケンシング、障害ロギング、テレメトリ（V_IN、V_OUT、I_OUT、温度、障害の読取）のトリミングといった機能を追加すると同時に、ユーザーの既存のパワー・システムをそのままに保ちます。

パワーシステム管理機能搭載DC-DCコンバータ

これらのICまたはµModuleデバイスは、DC-DC変換用の高速アナログ・ループが特徴で、デジタル・テレメトリと制御機能が搭載されています。プログラマブル・パラメータには、V_OUT、I_LIM、OV/UVレベル、周波数、ランプレート、シーケンシング遅延時間、マージニングがあります。読取可能パラメータには、V_IN、I_IN、V_OUT、I_OUT、P_OUT、負荷サイクル、温度、障害があります。

なぜPSMを使用するのか？

システムレベルのメリット

• 電源のソフトウェア管理
• 電圧、電流、電力、温度のデジタル監視およびデータロギング
• トリミング、マージニング、シーケンシング、監視、障害ロギング/複数のポイント・オブ・ロード供給の管理
• 設定パラメータのオンザフライ調整
• リモート監視とパワーシステムのコマンド
• エネルギー消費:
  • エネルギー使用量対システム負荷/トラフィックの監視と予測
  • パワードメイン、負荷の開放、供給電圧の調整によって消費されるエネルギー対性能を最適化します。
• 時間と温度による電源の正確な制御
• EEPROM障害ログ（ブラックボックス・レコーダ）に対するボード障害の継続的な監視と相関を実現しています。
• 障害の予測: リアルタムでボードの正常性を監視することによって、ボードの経年劣化と交換を予測して、障害を回避できます。
• メンテナンス: パワー・システムのファームウェア経由によるフィールド・アップグレード、およびパワー・システムのリモート制御を実施します。

設計レベルのメリット

• PSMは、高速プロトタイピングと調整のソフトウェア・モデルをハードウェアにもたらします。
• 複数のレールのトリム、マージン、シーケンス、監視、障害ログ/管理、監視を、1つの製品で簡単に実施できます。
• 信頼性の増大、歩留まりの向上、FPGAタイミングのテストを実施するマージン・ボードです。
• ボードの費用のかさむ再スピンを回避して、市場投入までの時間を改善します。
• ボードレベルの診断に完全にアクセスできます。
• ディスクリート回路に取って代わる省スペースの統合ソリューションです。

PSMのメリット

パワーシステム管理デバイスには、以下のメリットがあります。

• 業界標準PMBusデジタル・インターフェイスを使用して電源の専門家によって設計された、すぐに使用できる完全ソリューションです。
• 温度範囲全体で保証されている最大±0.25%までの精度で、供給出力のトリム、マージン、監視を行います。
• パワー・システム管理を使用した、パワー・システム・マネージャとDC-DCコンバータの包括的ポートフォリオです。
• LTpowerPlay GUIは、リモート・デバッグ機能を使用したエンジニアリングレベルの開発環境を実現していると同時に、ヘルプが統合されています。
• I²C/SMBusデジタル・インターフェイスを使用したPMBus準拠のコマンドです。
• ソフトウェア・コーディングを必要とせずに自律動作します。
• デバイス間全体でシーケンシングと障害管理の調整を行います。
