Analog Devices Inc. EVAL-AD9986評価ボード
Analog Devices Inc. EVAL-AD9986評価ボードは、さまざまなモードと構成でのAD9986の動作に必要なすべてのサポート回路を提供しています。AD9986は、高度に統合されたデバイスで、16ビット、12GSPS最大サンプルレートRF DACコアおよび12ビット、6GSPSレートRF ADCコアが搭載されています。AD9986には、4つのトランスミッタ・チャンネルと2つのレシーバ・チャンネルがあり、4つのトランスミッタ、2つのレシーバ（4T2R）構成があります。この評価ボードは、ACEソフトウェアでの評価を目的に、ADS9-V2EBZに接続します。
ADI EVAL-AD9986評価ボードは、ユーザーがさまざまなモードでMxFE®をセットアップし、分析用のアナログ・デジタル・コンバータ（ADC）データをキャプチャできるACEソフトウェアを可能にします。DPGDownloaderLiteソフトウェア（ACEインストールに含まれている）は、デジタル・アナログ・コンバータ（DAC）にベクトルを生成および送信し、さらに分析できるようにスペクトラム解析器に送信できます。
特徴
- AD9986用のフル機能評価ボード
- 外部ダイレクト・クロッキングに切り替えるオプション
- HMC7044によって実現されているオンボード・クロックでの解析、制御、評価（ACE）ソフトウェアを使用した制御用のPCソフトウェアが、デバイスとFPGAクロッキングを管理
キット内容
- AD9986-FMCB-EBZ評価ボード
- サブミニチュア・プッシュオンメス（SMP-F）からサブミニチュア・バージョンAメス（SMA-F）ケーブル（AD908xFMCA-EBZボードのみ）
- MicroSDカード
- AD-FMC-SDCARD
- ADS9V2-UZSD-MXFE
ハードウェア機能
- ADS9-V2EBZ FPGAベースのデータキャプチャボード
- アナログ入力の信号発生器
- スペクトラムアナライザ（DAC出力の測定用）SMAケーブルSMAメス対メスアダプタ（オプション）
- Ethernet to USBアダプタ（オプション）
- USBポートとEthernetポートWindows 7またはそれ以降のオペレーティングシステムが搭載されたPC
ソフトウェア
- 分析、制御、評価（ACE）ソフトウェア
- DPGDownloaderLiteソフトウェア（ACEにインストール済）
- WinSCP（または類似のTelnetソフトウェア）
関連製品
Analog Devices Inc. AD9986 4T2R RFトランスミッタと観測レシーバ
高度に統合されたデバイスで、16ビット、12GSPS RF DACコアおよび12ビット、6GSPSレートRF ADCコアが搭載されています。
レイアウト

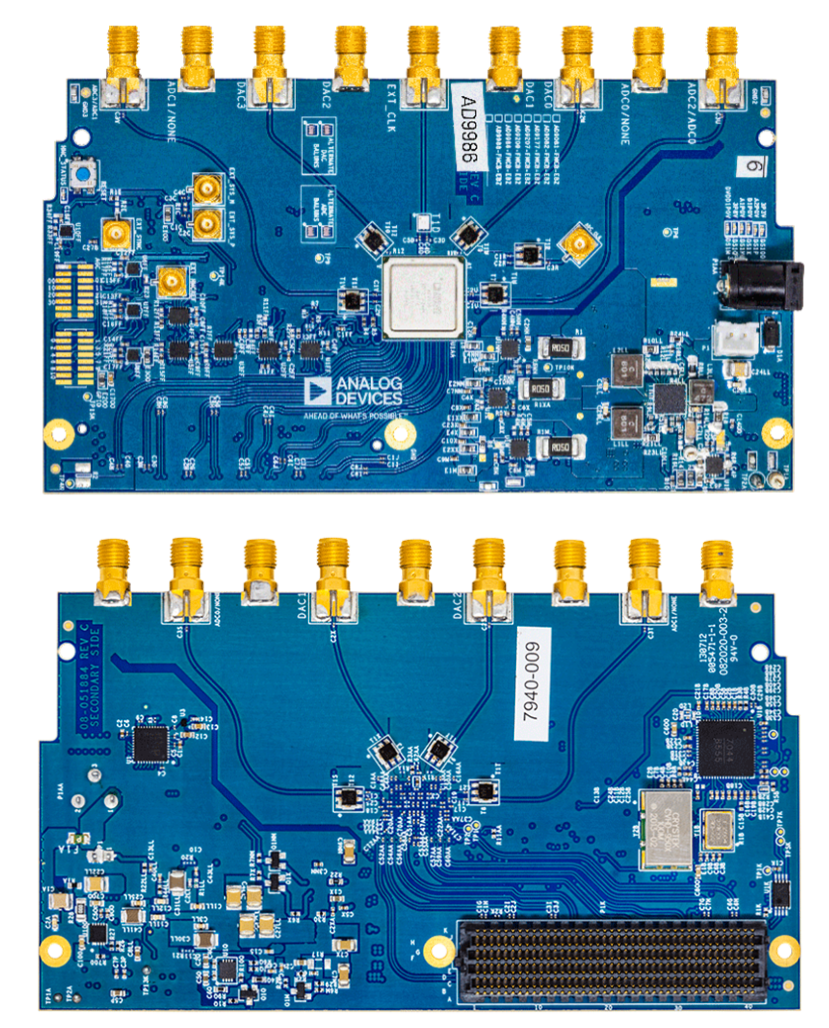

前面と背面の概要
公開: 2021-08-17
| 更新済み: 2022-03-11
