Analog Devices Inc. EVAL-CN0399-SDPZ評価ボード
Analog Devices EVAL-CN0399-SDPZ回路評価ボードは、バッテリまたはUSBで給電される9kHz～6GHz RMS電力測定システムのCN-0399 RF回路を評価する設計者に役立ちます RF回路は、完全に5V USB電源から電力を供給できる小型フォームファクタに収まった完全rms RFパワーメータを提供します。この回路には、45dBm（−30dBm～+15dBm）の公称入力電力範囲が備わっています。測定信号チェーンは、RMS応答RFパワー検出器（）および12ビット高精度ADC（）で構成されています。これらのデバイスは、5V USB電源から3.3Vを生成するCMOSリニアレギュレータ（）によって給電されます。EVAL-CN0407-SDPZ回路評価ボードは、SDP-Sボード（）からPCに接続します。EVAL-CN0407-SDPZおよびEVAL-SDP-CS1Zが接続されている場合、設計者はCN-0399評価ソフトウェアをダウンロードしてCN-0399 RF回路の性能を評価できます。
The measurement signal chain consists of an rms responding RF power detector (ADL5904) and a 12-bit, precision ADC (AD7091R). These devices are powered by a CMOS linear regulator (ADP160) which generates 3.3V from the 5V USB supply.
The EVAL-CN0407-SDPZ Circuit Evaluation Board from Analog Devices connects to a PC through the SDP-S board (EVAL-SDP-CS1Z). When the EVAL-CN0407-SDPZ and EVAL-SDP-CS1Z are connected, the designer can download the CN-0399 Evaluation Software and evaluate the performance of the CN-0399 RF Circuit.
特徴
- 9kHz to 6GHz RMS power measurement
- 45dB input power range: -30dBm to +15dBm
- USB powered

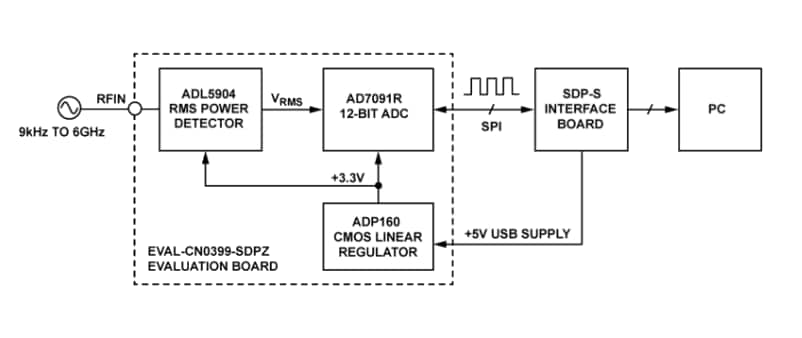

Reference Design
