Analog Devices Inc. EVAL-HMC8074 評価キット

Analog Devices Inc. EVAL-HMC8074評価キットは、HMC8074クワッドバンドMMIC VCOを実証するように設計されています。HMC8074 8.3GHz - 15.2GHzクワッドバンドMMIC VCOには、共振器、負の抵抗デバイス、バラクタダイオードが統合されていると同時に、RF出力ピン2本が備わっています。

EVAL-HMC8074評価キットには、HMC8074 VCO、LT3042超低ノイズ電圧レギュレータ、ジャンパ、ADG1604 4:1マルチプレクサ、サブミニチュア型式A（SMA）、2.92mm Kコネクタが搭載されています。

特徴

  • 以下を含む自己完結型ボード
  • HMC8074低ノイズ、クワッドバンド、VCO
  • ADG1604 4:1マルチプレクサ、フィルタリングオプション
  • LT3042 電圧レギュレータ
  • Arduino UnoまたはLinduinoマイクロコントローラの使用が可能になるヘッダ接続
  • 6.0V単電源による外部給電

必要な機器

  • 6.0V電源
  • 低ノイズ、可変、0V～13.0V電源
  • 50Ω終端
  • スペクトル・アナライザー（オプショナル）
  • 信号源分析器

その他のリソース

関連製品

Analog Devices Inc. HMC8074 8.3GHz - 15.2GHzクワッドバンドMMIC VCO

共振器、負の抵抗デバイス、バラクタダイオードが統合されており、RF出力ピン2本が備わっています。

Learn MoreAnalog Devices Inc. HMC8074 8.3GHz - 15.2GHzクワッドバンドMMIC VCO について View ProductsAnalog Devices Inc. HMC8074 8.3GHz - 15.2GHzクワッドバンドMMIC VCO に関連

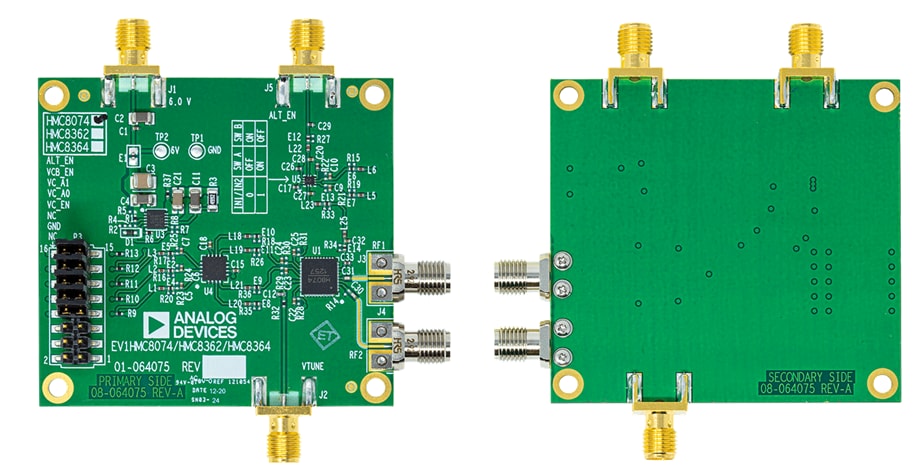

前面と背面の概要

Analog Devices Inc. EVAL-HMC8074 評価キット
