Analog Devices Inc. EVAL-HMC8412評価ボード
Analog Devices Inc. EVAL-HMC8412評価ボードは、厚さ10ミリのRogers4350BとI、銅張りのIsola370HRで製造された4層のプリント回路ボード（PCB）で構成され、公称厚さ62ミリで成形されています。ADL8150-EVALZボードRFINおよびRFOUTポートには、3.5mm、メス同軸コネクタがあらかじめ実装されており、対応するRFトレースには50Ωの特性インピーダンスがあります。
ADI EVAL-HMC8412評価ボードには、-40°C～+85°CのHMC8412の動作温度範囲全体に適したコンポーネントが実装されています。ボード・トレース損失のキャリブレーションを実施するために、J1コネクタとJ2コネクタの間にスルー・キャリブレーション、パスが提供されています。
特徴
- 4層、Rogers 4350B、Isola 370HR評価ボード
- エンドローンチ、3.5mm RFコネクタ
- 較正パスを使用（未インストール）
必要な機器
- RFシグナル・ジェネレータ
- RFスペクトラム解析器
- RFネットワーク解析器
- 5V, 100mA電源
関連製品
Analog Devices Inc. HMC8412 低NF LNA（0.4GHz〜11GHz）
0.4GHz〜11GHzで動作するGaAs、MMICのpHEMT低ノイズアンプです。
その他の資料

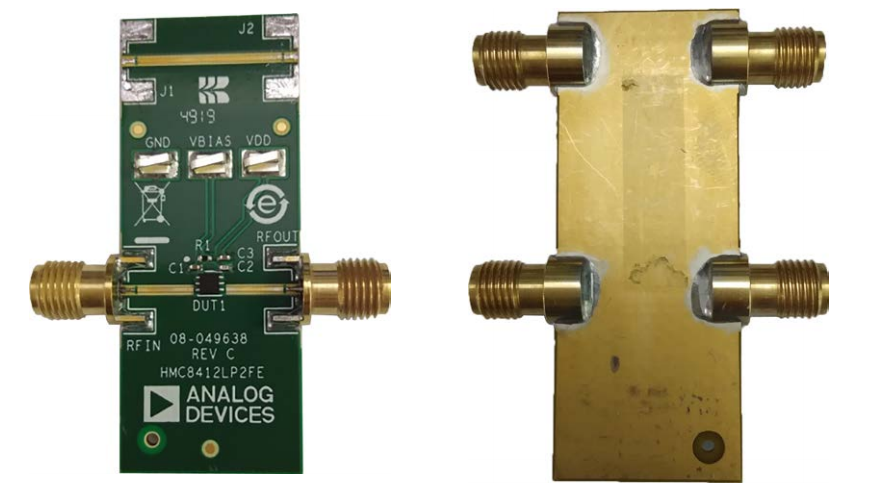

前面図と背面図
