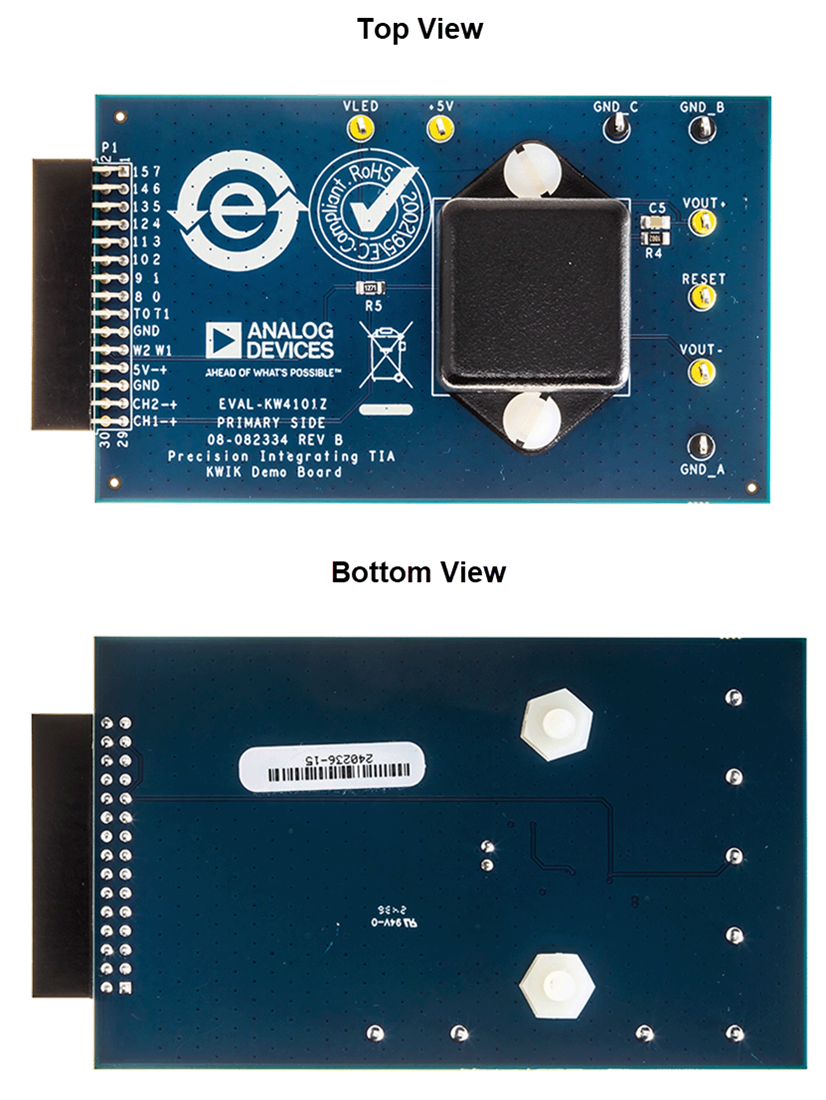

Analog Devices Inc. EVAL-KW4101Z KWIKデモボード

Analog Devices EVAL-KW4101Zは、主として24pFの外部フィルム・コンデンサを備えた積分器回路です。TIAの非反転入力ピンには、R1とR2がそれぞれ1.27kΩと1kΩの分圧器回路が接続されています。これにより、コモン・モード入力電圧（CMV）が2.2Vに設定されます。メイン回路には高感度フォト・ダイオードが使用されているため、周囲光の影響を低減するために、回路は黒い筐体のエンクロージャ内に収納されています。

EVAL-KW4101Zは、積分器回路に ADA4351-2 を採用しています。ADA4351-2は、コンパクトなモノリシック、デュアル・チャンネル、高精度のプログラマブル・ゲイン・トランスインピーダンス・アンプ（PGTIA）です。広いダイナミック・レンジにわたって微小電流を正確に測定するための画期的なソリューションです。

ADA4351-2は、2.7V～5.5Vの電源電圧で動作することができます。ADALM2000 から5V単電源で電源供給できるため利便性が高く、さまざまな設定での有用性が広がります。また、ADALM2000信号発生器から信号を受信するように構成されています。
