Analog Devices Inc. EVAL-LT8357-AZ評価ボード
Analog Devices Inc. EVAL-LT8357-AZ評価ボードは、LT8357ブースト、SEPIC、フライバックコントローラの動作を評価するように構成されています。LT8357ブースト、SEPIC、フライバックコントローラは、ブースト、SEPIC、またはフライバックコンバータとして構成できる広い入力範囲、電流モード、DC/DCコントローラです。
ADI EVAL-LT8357-AZ評価ボードは、スペクトラム拡散周波数変調（SSFM）および最適なEMI性能を実現しています。また、このボードには、オプションのEMIシールドアタッチメント用にクリップを取り付けるためのプレースホルダと外形があります。
このコンバータには、非常に低い自己消費電流があり、シャットダウンに配置すると車載およびその他のバッテリ駆動アプリケーションに最適です。パルススキップとバースト・モードは、ジャンパJP1で選択できます。各ユーザ選択可能なオプションによって、軽負荷での低自己消費電流が可能で、JP1を使用してSSFM動作と組み合わせることができます。
関連製品
Analog Devices Inc. LT8357ブースト、SEPIC、フライバックコントローラ
ブースト、SEPIC、またはフライバックコンバータとして構成できるDC/DCコントローラです。
その他の資料

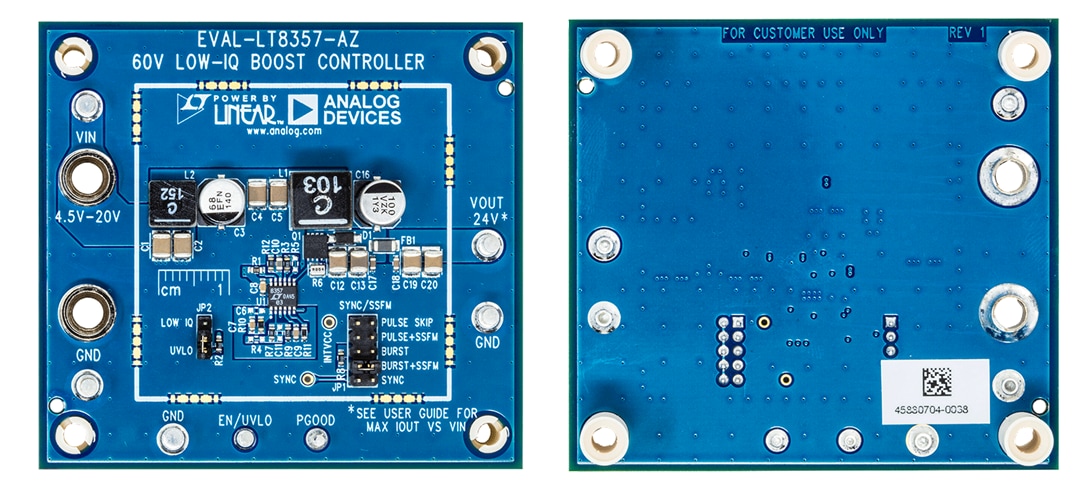

前面図、背面図
試験手順のセットアップ
公開: 2021-08-13
| 更新済み: 2022-03-11
