Analog Devices Inc. EVAL-ADA4254評価ボード

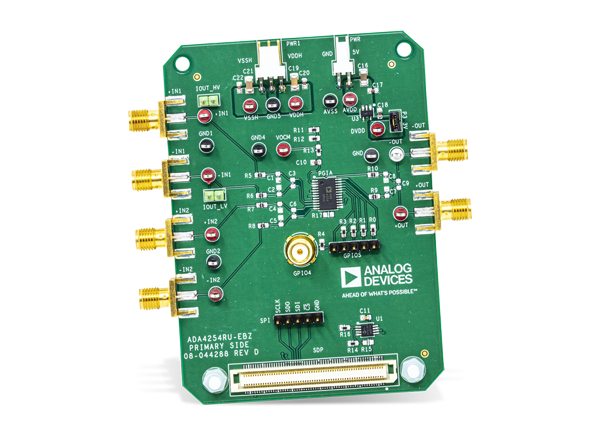

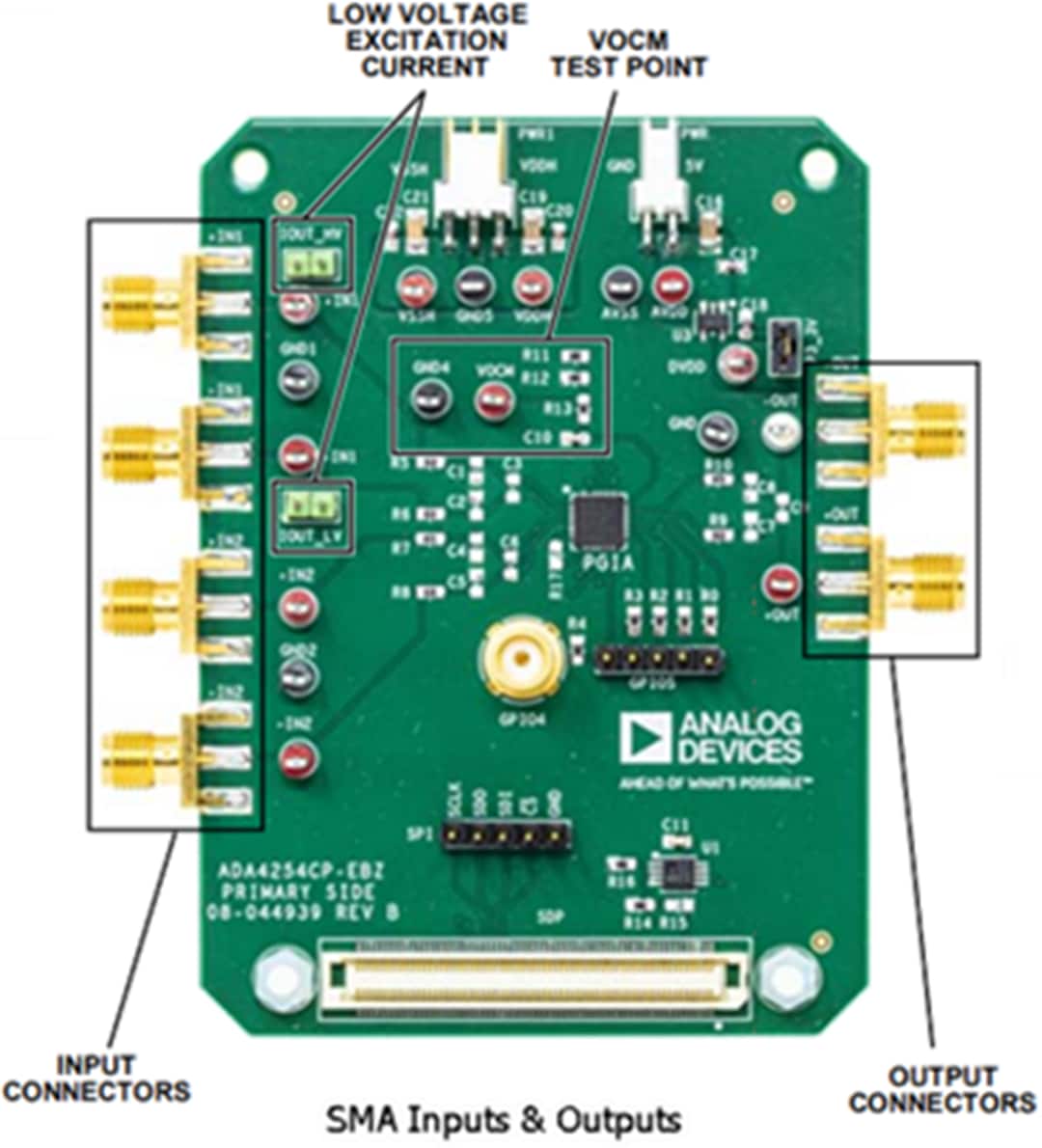

Analog Devices Inc. EVAL-ADA4254評価ボードは、ADA4254高電圧低消費電力プログラマブルゲイン計装アンプを対象としたデモ評価プラットフォームです。EVAL-ADA4254評価ボードは、SMAエッジマウント入力および出力コネクタが搭載された4層PCBで、試験機器や他の回路に効率的に接続できます。

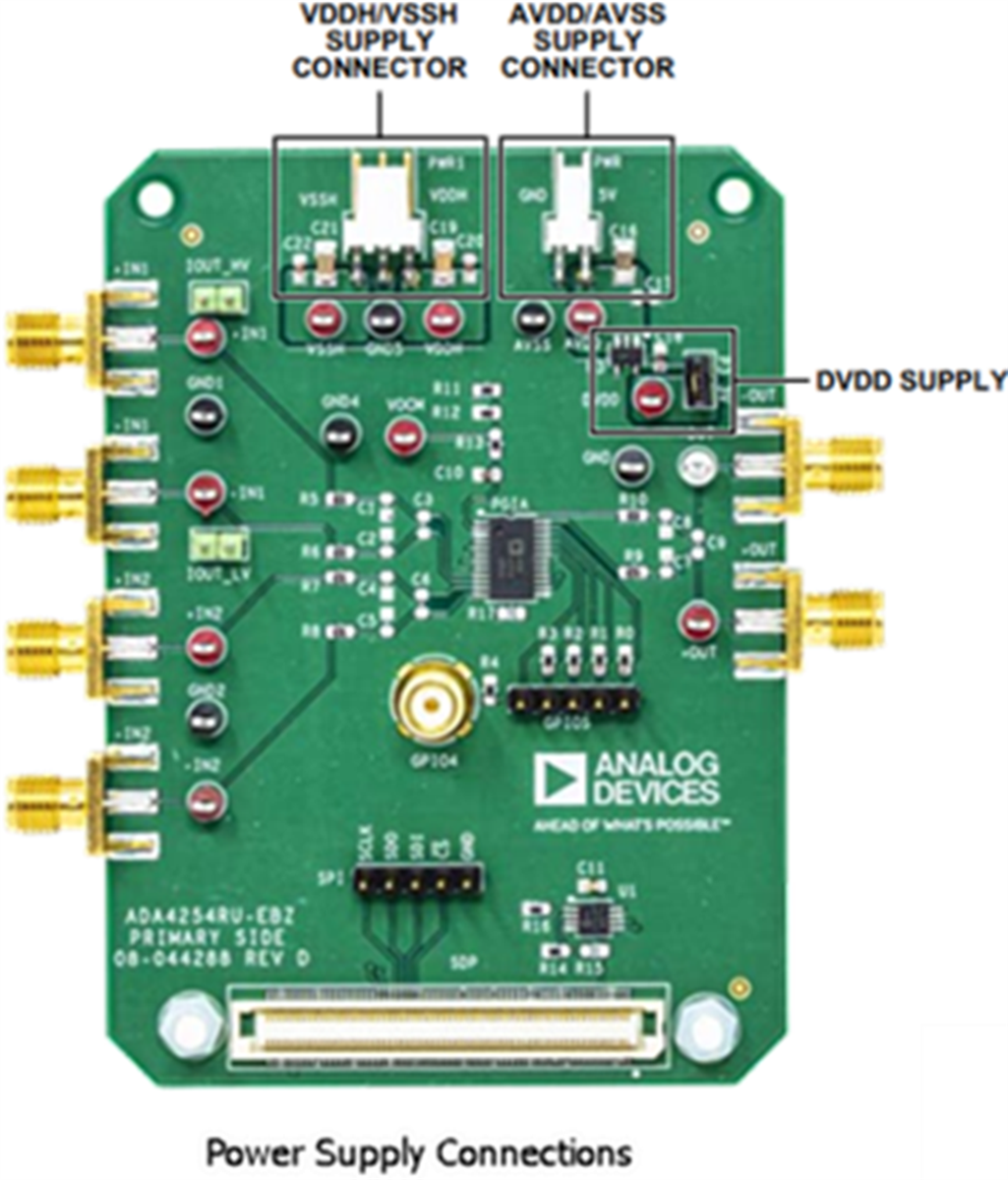

ADA4254RU-EBZ評価ボードには、次の3つの供給ドメインが必要です。

通常、それぞれ+28Vおよび-28Vの供給ピンVDDHおよびVSSHで構成されている高電圧供給ドメインです。
アナログ出力供給ドメイン、AVDD、通常5Vです。
デジタル電源ドメイン、DVDD、通常3.3V

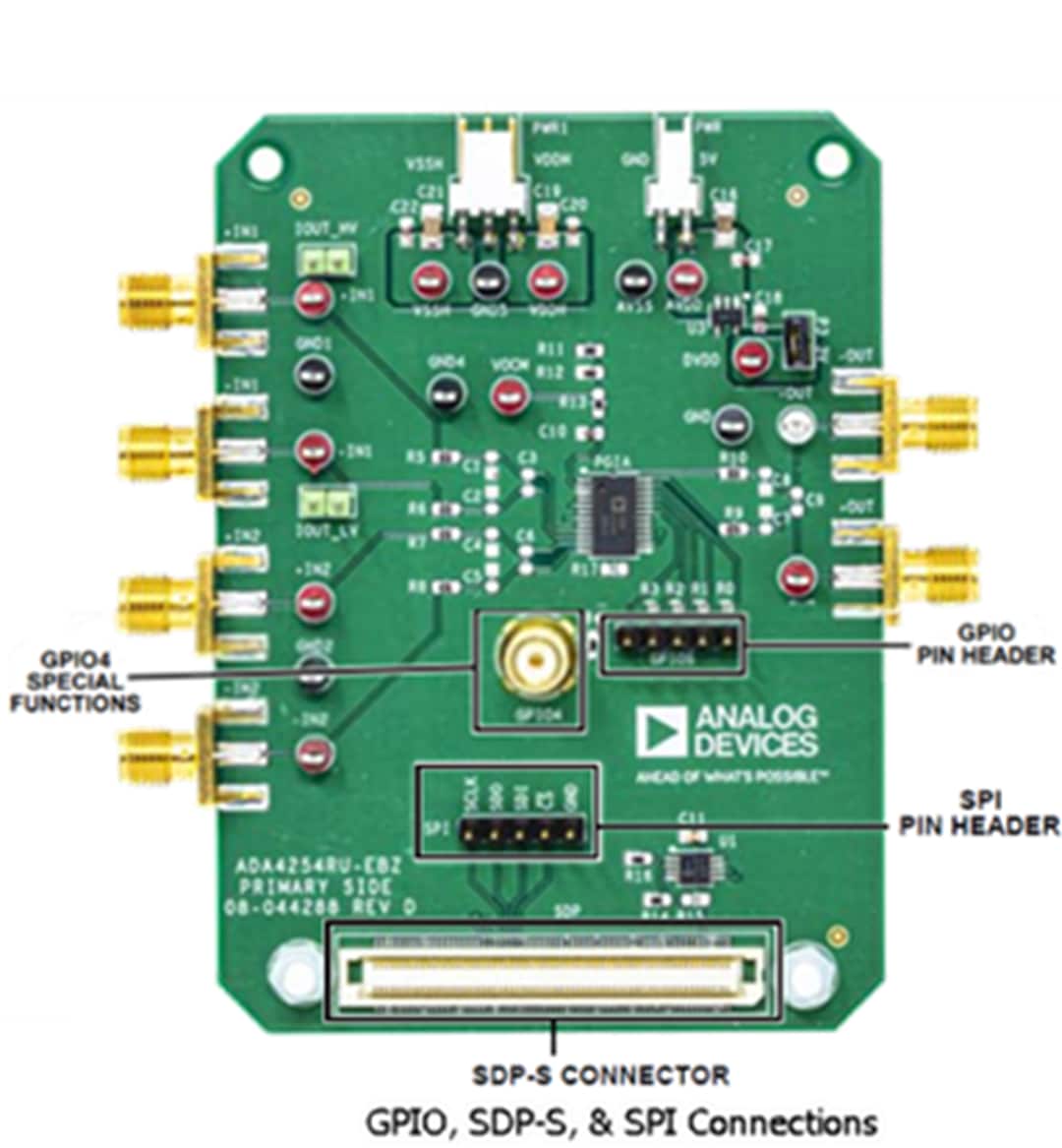

ADA4254RU-EBZ評価ボードを使用すると、ユーザーは、ADA4254のさまざまなGPIO機能と相互作用できます。ユーザーは、GPIOを出力として設定し、これらの出力を高と低の間でトグル切り替えすることができます。ADA4254RU-EBZボードを使用すると、ユーザーは、ピンヘッダからGPIOに接続することもできます。

ADA4254RU-EBZ評価ボードには、120ピンSDP-Sコネクタに接続されたSDP-Sコントローラボード（EVAL-SDP-CS1Z）が使用されており、ADA4254評価ソフトウェアと通信を行うことができます。評価ボードを使用するとユーザーは、SPIヘッダからシリアルペリフェラルインターフェイス（SPI）制御の他の手段も使用できます。
