Analog Devices Inc. GMSL評価キットアダプタボード

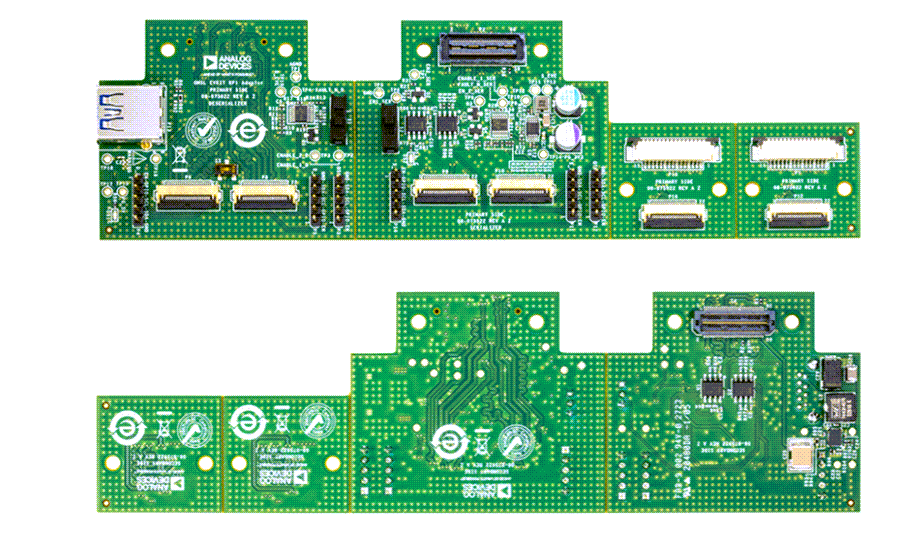

Analog Devices GMSL評価キットアダプタボードを使用すると、業界標準リボンケーブルコネクタをサポートする広範なカメラおよび処理プラットフォームにGMSLシリアライザとデシリアライザキットを接続することができます。アダプタには3つのセクションがあり、お互いに分割でき、次の機能があります。

1. 相互に接続された 15 ピンコネクタと 22 ピンコネクタを組み込んだ 2 つのリボンケーブルアダプタ。15ピンコネクタは、2つのMIPIレーンに対応しています。他方、22ピンコネクタは、4つのMIPIレーンに対応しています。

2. GMSLシリアライザのいずれかの入力MIPIポートにカメラを接続するための2つの22ピンリボンケーブルコネクタを備えたGMSLシリアライザ評価キットアダプタ。

3. Raspberry PiおよびNvidia開発プラットフォーム、または15ピンまたは22ピンのリボンケーブルコネクタをサポートするその他の処理プラットフォームに接続するための、各出力MIPIポートに接続された22ピンのリボンケーブルコネクタを備えたGMSLデシリアライザ評価キットアダプタ。USB Type-Aコネクタを使用して、4Aで5Vを供給できます。

特徴

Raspberry PiやNvidia開発プラットフォーム等の15ピンや22ピンリボンケーブルカメラコネクタをサポートするさまざまな処理プラットフォームを搭載するGMSLデシリアライザ評価キットの活用が可能です。
RPIカメラ等の15ピンや22ピンリボンケーブルコネクタを備えた広範なカメラを搭載するGMSLシリアライザ評価キットの活用が可能です。
