Analog Devices Inc. LT1997の広い電圧ゲイン選択可能アンプ

Analog Devices Inc. LT1997広い電圧ゲイン選択可能アンプは、ワンチップソリューションで、正確な増幅電圧を目的としています。LT1997には、高精度オペレーショナルアンプと高度整合レジスタが組み合わされています。LT1997は、優れた抵抗器マッチングが91dB以上のコモンモード除去比をもたらすさまざまなアンプに最適です。

特徴

  • LT1997-1の特徴
    • 高精度ゲイン: 最高80V/V
    • 入力コモンモード電圧範囲: V–～V– + 76V
    • 109dB最小CMRR（ゲイン = 10）
    • 0.012%（120ppm）最大ゲイン誤差（ゲイン = 10）
    • 1ppm/°C最大ゲイン誤差ドリフト
    • 2ppm最大ゲイン非直線性
    • 広い供給電圧範囲: 3.3V～50V
    • レール・ツー・レール出力
    • 350µA供給電流
    • 65µV最高オペアンプオフセット電圧
    • 650kHz –3dB帯域幅（ゲイン = 10）
    • 低電力シャットダウン: <20µA
    • 省スペースMSOPおよびDFNパッケージ

  • LT1997-2の特徴
    • 高精度減衰: ゲイン = 0.1、0.2、0.25
    • ±255Vコモンモード電圧範囲
    • 105dB最小CMRR（ゲイン = 0.1）
    • 0.006% (60ppm) 最大ゲイン誤差
    • 1ppm/°C最大ゲイン誤差ドリフト
    • 2ppm最大ゲイン非直線性
    • 広い供給電圧範囲: 3.3V～50V
    • レール・ツー・レール出力
    • 350µA供給電流
    • 80µV最高オペアンプオフセット電圧
    • 1MHz–3dB帯域幅（ゲイン = 0.1）
    • 低電力シャットダウン: <20µA
    • 省スペースMSOPおよびDFNパッケージ
  • LT1997-3の特徴
    • 差動アンプ、反転として構成可能なピン
    • アンプまたは非反転アンプ
    • 91dB最小DC CMRR（ゲイン= 1）
    • 65dB AC CMRR（100kHz、ゲイン= 1）
    • 0.006% (60ppm) 最大ゲイン誤差 (ゲイン = 1)
    • 1ppm/°C最大ゲイン誤差ドリフト
    • 2ppm最大ゲイン非直線性
    • ±160Vコモン・モード電圧範囲
    • 広い供給電圧範囲: 1.6V～3.3V
    • レール・ツー・レール出力
    • 350µA供給電流
    • 60µV最高オペアンプ・オフセット電圧
    • 1.1MHz–3dB帯域幅（ゲイン= 1）
    • 低消費電力シャットダウン: 20µA
    • 省スペースMSOPおよびDFNパッケージ

アプリケーション

  • ハイサイドまたはローサイド電流センシング
  • 双方向の広いコモンモード範囲電流センシング
  • 高電圧対低電圧のレベル変換
  • 産業用データ・アクイジション・フロントエンド
  • 絶縁回路の交換用
  • 差動からシングルエンドへの変換

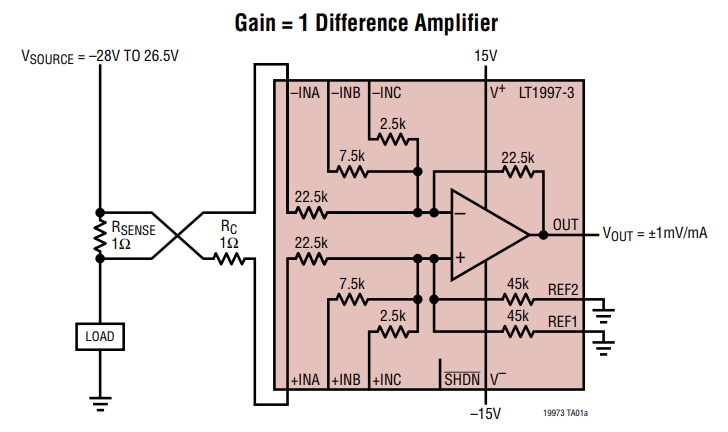

一般的なアプリケーション

Analog Devices Inc. LT1997の広い電圧ゲイン選択可能アンプ

ビデオ

View Results ( 24 ) Page
部品番号 データシート 説明 en - 等価入力電圧ノイズ密度 3 dB 帯域幅
LT1997HMS-3#PBF LT1997HMS-3#PBF データシート 精密アンプ Prec, Wide V Rng Gain Sel Amp 50 nV/sqrt Hz 1100 kHz
LT1997HDF-3#PBF LT1997HDF-3#PBF データシート 精密アンプ Prec, Wide V Rng Gain Sel Amp 50 nV/sqrt Hz 1100 kHz
LT1997HMS-2#PBF LT1997HMS-2#PBF データシート 精密アンプ Prec, Wide V Rng Gain Sel Amp 40 nV/sqrt Hz 1.1 MHz
LT1997IMS-2#PBF LT1997IMS-2#PBF データシート 精密アンプ Prec, Wide V Rng Gain Sel Amp 40 nV/sqrt Hz 1.1 MHz
LT1997IDF-2#PBF LT1997IDF-2#PBF データシート 精密アンプ Prec, Wide V Rng Gain Sel Amp 40 nV/sqrt Hz 1.1 MHz
LT1997IDF-1#PBF LT1997IDF-1#PBF データシート 精密アンプ Precision, High Voltage Difference/Curre 22 nV/sqrt Hz 300 kHz
LT1997IDF-3#PBF LT1997IDF-3#PBF データシート 精密アンプ Prec, Wide V Rng Gain Sel Amp 50 nV/sqrt Hz 1100 kHz
LT1997IMS-1#PBF LT1997IMS-1#PBF データシート 精密アンプ Precision, High Voltage Difference/Curre 22 nV/sqrt Hz 300 kHz
LT1997IMS-3#PBF LT1997IMS-3#PBF データシート 精密アンプ Prec, Wide V Rng Gain Sel Amp 50 nV/sqrt Hz 1100 kHz
LT1997HMS-1#PBF LT1997HMS-1#PBF データシート 精密アンプ Precision, High Voltage Difference/Curre 22 nV/sqrt Hz 300 kHz
公開: 2018-12-11 | 更新済み: 2023-02-14
