Analog Devices Inc. LT3097低ドロップアウトリニアレギュレータ
Analog Devices Inc. LT3097低ドロップアウトリニアレギュレータは、ノイズに敏感なアプリケーションに電源を供給するように設計された、超低ノイズと超高電源除去比（PSRR）のアーキテクチャが特徴です。デュアル、正、負、高性能、低ドロップアウトリニアレギュレータは、最大500mAの耐電流量があり、標準的なドロップアウト電圧は260mV/235mV（正/負）となっています。シャットダウン時に、デバイスの動作時の静止電流は名目上2.2mA/2.35mA（正/負）で、0.3µA/3µA（正/負）に降下します。
ADILT3097低ドロップアウトリニアレギュレータは、正の0V~15V と負の0V ~ -19.5V の幅広い出力電圧範囲を備えています。アンプは、各チャネル用の最小10μF のセラミック出力コンデンサによって安定しています。保護機能として、内部電流制限（フォールドバック付き）と過熱制限（ヒステリシス付き）機能を内蔵しています。正レギュレータには、逆バッテリ保護と逆電流保護機能も搭載しています。
LT3097は、熱強化型22リード6mm × 3mm、プラスチックDFN（デュアルフラット・ノーリード）パッケージを採用しています。
特徴
- 0.8μVRMS の超低出力 RMS ノイズ（10Hz ~ 100kHz）
- 2nV/√Hz (正) 、2.2nV/√Hz (負) の超低出力ノイズスペクトル密度（10kHz時）
- 10µVp-p (正) および 3.2µVp-p (負) の超低ノイズ1/f (0.1Hz ~ 10Hz)
- 76dB (正) および 74dB (負) の超高 PSRR（1MHz時）
- 500mAの出力電流
- 広い入力電圧範囲 ：±1.8V ~ ±20V
- チャネルごとに1つのコンデンサでノイズと PSRR を改善
- 初期精度設定ピン電流: 100µA、±1%
- チャネルごとに1つの抵抗で出力電力をプログラム
- プログラマブルな電流制限
- 低ドロップアウト電圧: 260mV (正) および 235mV (負)
- 出力電圧範囲: 0V ~ 15V (正) および 0V ~ -19.5V (負)
- プログラマブルなパワーグッド
- 高速起動機能
- 高精度イネーブル/低電圧ロックアウト (UVLO)
- 内部電流制限（フォールドバック付き）
- 最小10µF のセラミック出力コンデンサ
- 小型で薄型の22リード、6mm × 3mm、プラスチックDFNパッケージ
アプリケーション
- バイポーラ超低ノイズ電源
- 位相ロックループ、電圧制御型発振器、ミキサ、低ノイズアンプ、パワーアンプをはじめとするRF 電源
- 低ノイズ機器
- 高速で高精度のデータコンバータ
- 画像処理と診断を含む医療用アプリケーション
- 高精度電源
- スイッチング電源用ポストレギュレータ

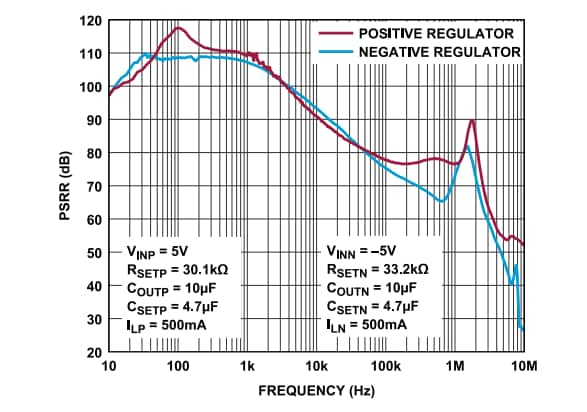

PSRR vs. 周波数
代表的なアプリケーション
評価ボード
Analog Devices Inc. EVAL-LT3097-AZ評価ボード
正/負チャンネル付きのデュアル500mAレギュレータを搭載しています。
