Analog Devices Inc. LTC3126同期バックコンバータ

Linear Technology/Analog Devices LTC3126同期バックコンバータは、高効率で、内部損失のないPowerPath™が搭載されています。これによって、2つの別々の入力電源から割込動作のないコンバータに対応しています。内部PowerPath™には、高速、自動スイッチオーバーがあり、ホールドアップコンデンサが不要で出力レールの外乱を低減します。電源システムステータスの完全なフィードバックは、独立した入力および出力パワーグッド信号、およびアクティブ入力チャンネルインジケータによって実現されます。

LTC3126には2.4V~42Vの広範な入力電圧範囲、および2.5Aの出力電流能力があります。このコンバータには、スーパーコンデンサ、車載電池、非安定化壁アダプタ、大半のバッテリケミストリのシングル対マルチセルスタックが使用されています。

特徴

  • 2つの入力電力源間のシームレス自動移行
  • 広い入力電圧範囲: 2.4V~42V
  • 広い出力電圧範囲: 0.818V~VIN
  • 最大2.5Aの連続出力電流
  • ピンセレクタブル優先モードと理想的なダイオードORモード
  • Burst Mode®動作、IQ = 2μA
  • 1Aで95%効率性、VIN = 12V、VOUT = 5V
  • シャットダウンで1μA電流
  • プログラマブル入力UVLO閾値
  • 入力有効、優先順位チャネル、PGOODインジケータ
  • 200kHz~2.2MHz固定周波数PWM
  • 外部クロックに同期可能
  • 60ns最小オンタイムが備わった電流モード制御
  • 最小限の外部部品
  • 熱特性が改善された28ピン(4mm × 5mm)QFNおよびTSSOPパッケージ

アプリケーション

  • ポータブル工業/通信テスト機器
  • バッテリとスーパーコンデンサバックアップ電源
  • バッテリバックアップ付き車載用電源
  • 無停電電源装置

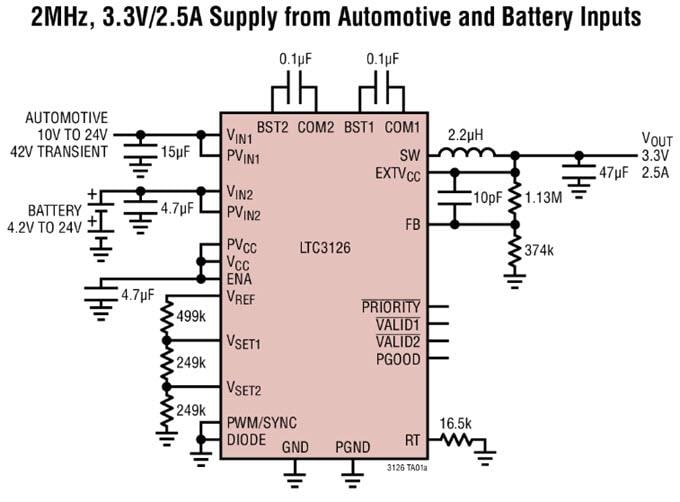

LTC3126の代表的なアプリケーション
