Analog Devices Inc. LTC7132デュアルPolyPhaseレギュレータ
Analog Devices Inc. LTC7132デュアルPolyPhaseレギュレータは、DC/DC、同期、降圧型のモノリシックレギュレータで、I2CベースのPMBusに準拠したシリアルインターフェイスが搭載されています。LTC7132レギュレータには、定周波数電流モードアーキテクチャと独自のスキームが採用されており、サブミリオームDCRアプリケーションでの優れた性能を実現しています。ADI LTC7132は、グラフィカル・ユーザ・インターフェイス（GUI）が搭載されたLTpowerPlay®ソフトウェア開発ツールによってサポートされています。
プログラマブルループ補償を使用すると、LTC7132をデジタル補償できます。さらに、スイッチング周波数、チャンネル・位相、デバイス・アドレスは、デジタル・インターフェイスと外部構成レジスタの両方によってプログラミングできます。さらにパラメータは、デジタルインターフェイス経由で設定して、EEPROMに保存できます。どちらの出力にも、独立したパワーグッド表示灯と障害機能があります。
LTC7132は、不連続（パルススキッピング）モードまたは強制連続導通モードで動作するように構成できます。各チャンネルは、最大25Aの負荷電流を供給できます。合計電流能力は、両方のチャンネルでのアプリケーションの総消費電力によります。
特徴
- PMBus/I2C互換シリアルインターフェイス
- テレメトリリードバックには、VIN、IIN、 VOUT、IOUT、温度と傷害が含まれます。
- プログラマブル電圧、電流制限、デジタルソフトスタート/停止、シーケンシング、マージニング、OV/UV/OC
- サブミリオームDCR電流センシング
- デジタル調節可能なループ補償
- 温度全体で±0.5%の出力電圧精度
- 統合入力電流検出アンプ
- ECCおよび障害ロギング搭載内部EEPROM
- 統合NチャンネルMOSFETゲートドライバ
アプリケーション
- テレコム、データコム、ストレージシステム
- 産業用およびポイントオブロード・アプリケーション
その他の資料

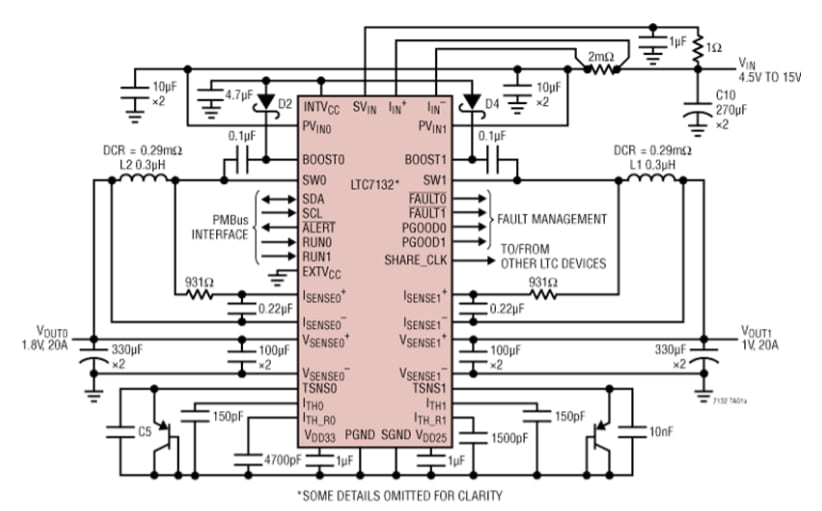

アプリケーション回路
公開: 2021-03-16
| 更新済み: 2022-03-11
