Analog Devices Inc. LTC7892 2相昇圧コントローラ

Analog Devices LTC7892 2相昇圧コントローラは、最大出力電圧100VのすべてのNチャネル同期窒化ガリウム(GaN)電界効果トランジスタ(FET)パワー・ステージを駆動します。高性能デュアル・ブーストDC-to-DCスイッチングレギュレータコントローラは、シリコン金属-酸化膜-半導体電界効果トランジスタ(MOSFET)ソリューションと比較して、保護ダイオードや追加の外部コンポーネントを必要とせず、アプリケーション設計を合理化します。内部のスマート・ブートストラップ・スイッチは、ブーストxピンからSWxピンへの過充電と、デッドタイム中のハイサイド・ドライバを停止し、トップ GaN FET のゲートを保護します。LTC7892のデッドタイムは、マージンのために外付け抵抗で最適化したり、アプリケーションをカスタマイズして高効率を実現したり、高周波動作を可能にしたりすることができます。ADILTC7892のゲート・ドライブ電圧は、4Vから5.5Vまで正確に調整することができ、性能を最適化し、GaN FETまたはロジック・レベルの MOSFET を使用することもできます。LTC7892は、昇圧コンバータ・レギュレータ出力からバイアスをかけると、起動後1Vの低入力電源で動作します。

特徴

  • 完全に最適化されたGaNドライブテクノロジーGaN FET
  • 出力電圧最大100V
  • 4V~60Vの広いVIN 範囲、起動後は1Vまで動作します。
  • キャッチ、クランプ、あるいはブートストラップダイオードが不要
  • 上側(ハイサイド)ドライバ電源のオーバーチャージ(過充電)を防止する内部スマートブートストラップスイッチ
  • 抵抗調整可能なデッドタイム
  • ドライバ電圧とUVLOの精密な調整が可能
  • い動作IQ:15μA
  • 調整可能なターンオンおよびターンオフドライバ強度用の分割出力ゲートドライバ
  • プログラム可能な周波数(100kHz~3MHz)
  • 同期可能な周波数(100kHz~3MHz)
  • スペクトラム拡散周波数変調
  • 40 リード(6mm x 6mm)、サイドウェッタブル、QFN パッケージ
  • 車載アプリケーション向けAEC-Q100認定

アプリケーション

  • 自動車および産業用パワーシステム
  • 防衛航空電子工学および医療システム
  • テレコミュニケーション電源システム

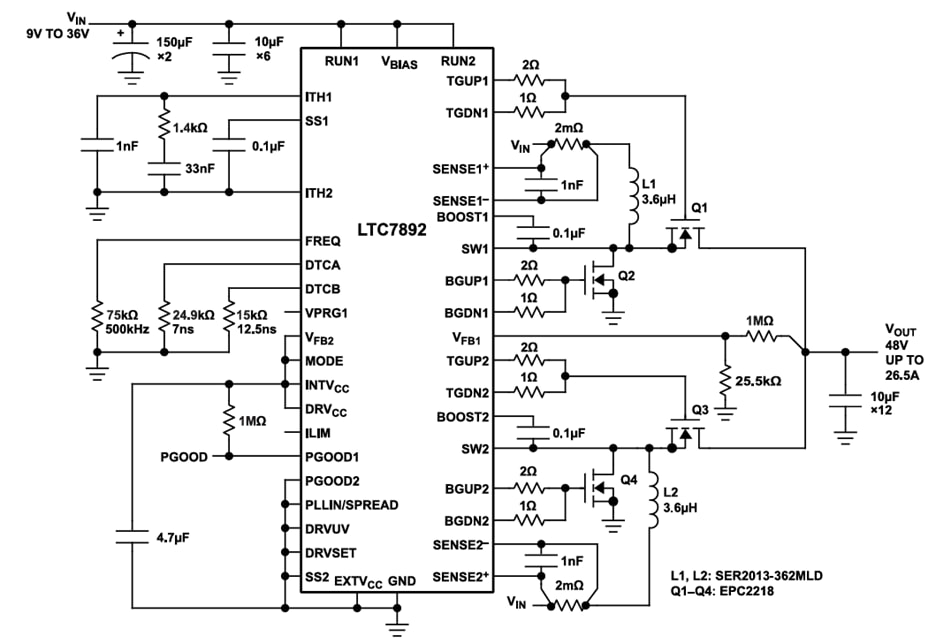

代表的なアプリケーション

アプリケーション回路図 - Analog Devices Inc. LTC7892 2相昇圧コントローラ

性能グラフ

パフォーマンスグラフ - Analog Devices Inc. LTC7892 2相昇圧コントローラ
公開: 2025-01-29 | 更新済み: 2025-03-11
