Analog Devices Inc. LTM4683μ®モジュールDC/DCレギュレータ
Analog Devices Inc. LTM4683 μモジュール® DC/DCレギュレータは、クワッド31.25Aまたはシングル125A降圧型 μモジュール® (パワーマイクロモジュール) DC-DCレギュレータで、PMBusを介した電力管理パラメータのリモート構成とテレメトリ監視が特徴です。
LTM4683の2線式シリアルインターフェイスを使用すると、シーケンシング遅延時間が備わったプログラマブルスルーレートで出力をマージニング、調整、ランプアップ/ダウンできます。真の入力電流センス、出力電力、出力電流と電圧、温度、稼働時間、ピーク値が読みやすくなっています。EEPROMコンテンツのカスタム構成は不要です。起動時に、スイッチング周波数、出力電圧、チャンネル位相角割当は、ピンストラップ・レジスタによって設定できます。
Analog Devices Inc. LTM4683は、15mm × 22mm × 5.71mm BGAパッケージで販売されており、RoHS準拠の端子仕上げになっています。
特徴
- 制御と監視用のデジタルインターフェイスを搭載したクワッドデジタル調整可能アナログループ
- 広い入力電圧範囲 4.5V～14V
- 出力電圧範囲0.3V～0.7V
- 0.7Vで±0.5% のDC出力精度
- 0°C ~ 125°Cで±4.5%の電流リードバック精度
- 低出力電圧範囲向けに最適化済
- 400kHz PMBus準拠I2Cシリアルインターフェイス
- 最大125Hzのテレメトリ・ポーリングレートに対応
- 統合16ビットΔΣ ADC
- パラレルおよび電流共有マルチモジュール
- 15mm × 22mm × 5.71mmのパッケージ BGA
- 読取可能データ
- 入力と出力電圧、電流、温度
- ピーク値、稼働率、エラー、警告を実行
- オンボードEEPROM障害ログ記録
- 書込可能データと構成可能パラメータ
- 出力電圧、電圧シーケンシング、マージニング
- デジタルソフトスタート/ソフトストップランプ、プログラムアナログループ
- OV/UV/OT、UVLO、周波数と位相
アプリケーション
- マルチレールプロセッサ電源
- 構成可能なコア電力

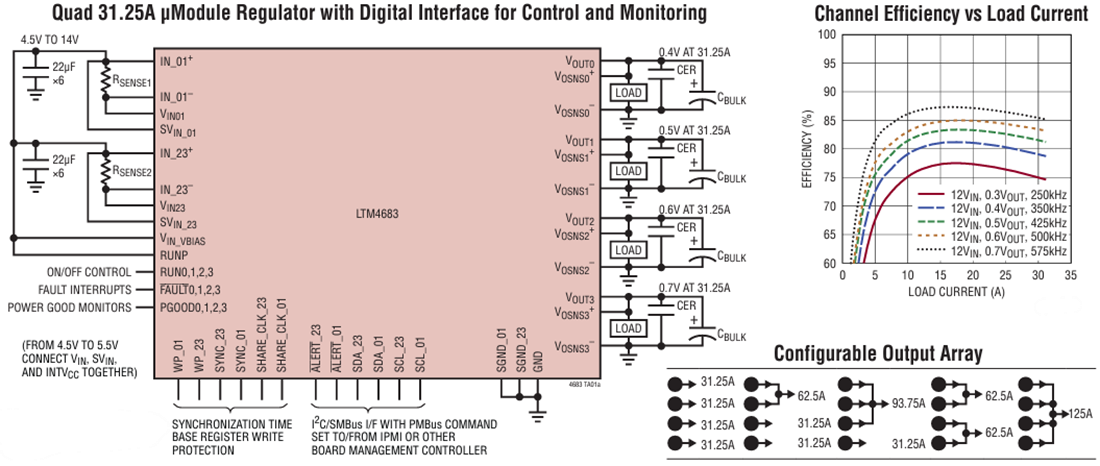

代表的なアプリケーション
関連のある開発ツール
Analog Devices Inc. DC1613A USB to I2C/SMBus/PMBusコントローラ
LTpowerPlayデモボードをホストPCに接続するように設計されている、USBベースのI2C/SMBUS/PMBUSコントローラです。
公開: 2023-12-06
| 更新済み: 2023-12-12
