Analog Devices Inc. LTM8067 & LTM8068 μModule® DC/DCコンバータ
Linear Technolog/Analog Devices LTM8067とLTM8068 μModule DC/DCコンバータは、2kV AC絶縁フライバック電源モジュールです。パッケージには、スイッチングコントローラ、電源スイッチ、トランス、LDO、およびすべて対応コンポーネントが含まれています。このコンバータは、2.8～40Vの入力電圧範囲で動作し、2.5～18Vの出力電圧範囲に対応しており、単体レジスタによって設定されます。
特徴
- 2kVAC絶縁μModuleコンバータ
- UL60950認定ファイル464570
- 広い入力電圧範囲: 2.8V～40V
- 電流モード制御
- ユーザーによる設定が可能な低電圧ロックアウト
- 薄型（9×11.25×4.92mm）
- BGAパッケージ
アプリケーション
- 絶縁IGBTゲートドライブ
- 産業用センサ
- 産業用スイッチ
- 試験機器および測定機器
技術記事
精密な電子テストと測定を目的に絶縁されたバイポーラ電源システムの生成は、システム性能、小型フットプリントの維持、電力効率の3者間でバランスをとることができます。これらの課題の解決に貢献し、システム設計者が適切なトレードオフを行えるようにするソリューションを見つけましょう。
関連評価ツール
Analog Devices Inc. DC2358Aデモ回路
LTM8068 μModule® DC-DCコンバータの評価を目的に設計されています。

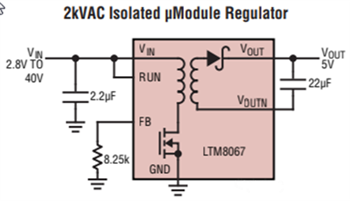

標準的アプリケーション
