Analog Devices / Maxim Integrated MAX22208EVKIT評価キット
Analog Devices MAX22208EVKIT評価キットは、+65V 3.8AクワッドハーフHブリッジMAX22208モータドライバの評価用に定評のある設計を提供します。MAX22208は、4つのソレノイド、2つのブラシ付きDCモータ、1つのシングルステッパモータ、または異なる負荷の組み合わせを駆動します。MAX22208 ICには、クワッドHブリッジ構成の非常に低いインピーダンスFETが統合されており、標準RON（ハイサイド+ローサイド）0.3Ωが備わっています。

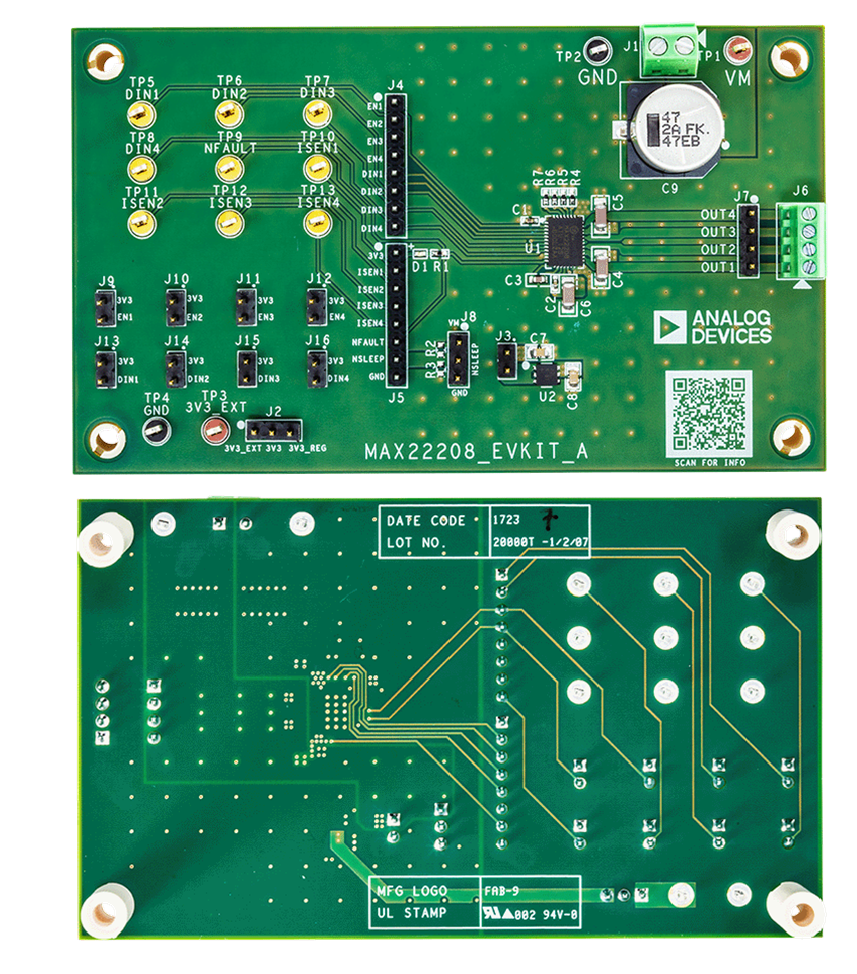

ADI MAX22208EVKIT評価キットには、モータドライバにインターフェイスを提供するヘッダ、テストポイント、端子台が搭載されています。MAX22208に集積された電流センス出力ISEN _は、テストポイントを使用した監視や、ヘッダJ5を使用した外部ADCへの接続が可能です。MAX22208キットは、入力電圧+4.5V ～ +65V（VM）で機能します。オンボード+3.3VレギュレータU2（MAX6765TTSD2+）は、安定化が図られた+3.3Vを供給し、MAX22208ロジック入力を駆動します。端子台J1およびJ6は、高電圧、大電流VM 入力、モータードライバ出力OUT _用のインターフェイスを提供するためにインストールされています。
特徴
- MAX22208の簡単な評価
- MAX22208ロジック入力および電流センス出力とインターフェイス接続するためのテストポイントとヘッダ
- MAX22208ロジック入力を駆動するオンボード+3.3Vレギュレータ
- 組立と試験を完了
- 実績のあるPCBレイアウト
アプリケーション
- ブラシ付きDCモータードライバ
- ステッパモータドライバ
- ソレノイドドライバ
- ラッチバルブ
必要な機器
- MAX22208 EVキット
- DC+65V、3.8A電源
- 100kHz方形波発生器（オプション）
- ブラシ付きDCモーターまたは負荷
