Analog Devices / Maxim Integrated MAX25460EVKIT 評価キット
Analog Devices MAX25460EVKIT評価キットは、1GHz BW USB 2.0 D +/D-保護スイッチが搭載されているMAX25460車載用USB Type-Aコントローラの評価を促進します。MAX25460は、大電流で高効率のホスト充電器を供給しており、USB 2.0およびUSBIF BC1.2バッテリ充電仕様に準拠したポート検出回路が搭載されています。
Analog Devices MAX25460EVKIT評価キットには、2.2MHz動作を目的にMAX25460ATGA/V +が実装されています。MAX25460の高速データスイッチは、一般的に遠端のアイチューニングを必要としないため、このキットにはLCターン回路の代わりに0Ω抵抗器が実装されています。
評価キットを使用すると次のMAX25460機能の評価が可能になります:
• 調整式降圧コンバータの高精度電流制限による優れたシステム性能
• 過電流テストとシステムの柔軟性のための調整式電流制限デバウンスタイマ
• 最大474mΩ対応の低コストキャプティブケーブルのケーブル補償のための調整式ゲイン設定
• スペクトラム拡散スイッチを使用した電磁干渉（EMI）
• 詳細割込と障害ステータスで多層防御とリカバリーを提供し、障害時のシステム精度とリカバリ改善
特徴
- 構成可能な充電検出モード
- USB-IF BC1.2 SDP、CDP
- 実績のあるPCBレイアウト
- 統合DC-DCコンバータによる自動USB電圧調整
- 組立完了、試験済
必要な機器
- MAX25460 EVキット
- Windows®ベースの PC
- 2m USB-A延長ケーブル
- USB A-to-micro-Bケーブル
- USB Type-Aプラグ
- 3.5Ω 10W抵抗器または電子負荷
- 14V/2A DC電源またはカーバッテリ (VBAT)
- デジタル電圧計
- USB Type-Aフラッシュドライブ
関連製品
Analog Devices / Maxim Integrated MAX25460自動車1.5A降圧コンバータ
高効率で自動車の降圧コンバータ、USBエミュレータ、USBスイッチが統合されています。
その他のリソース

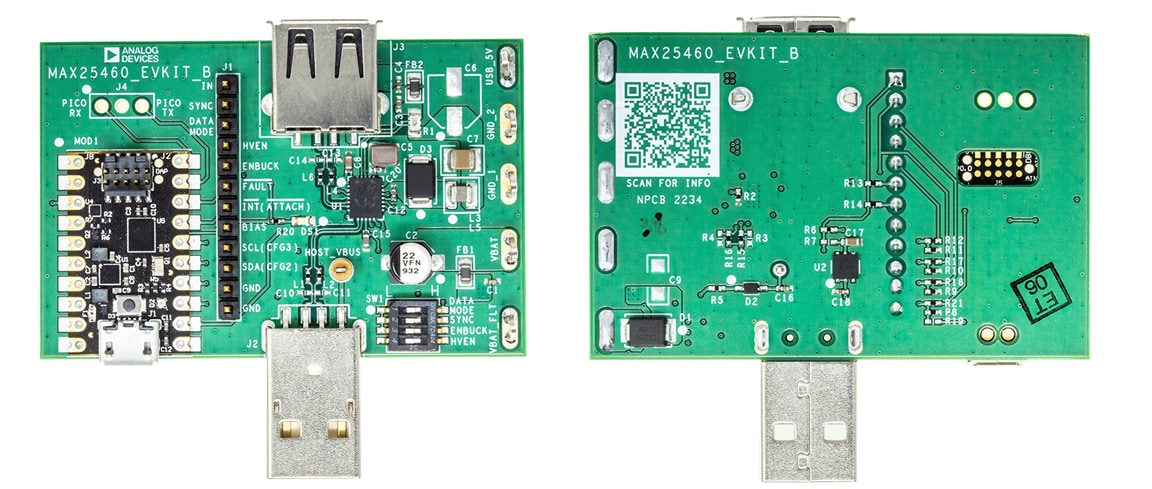

レイアウト
キットのセットアップ
