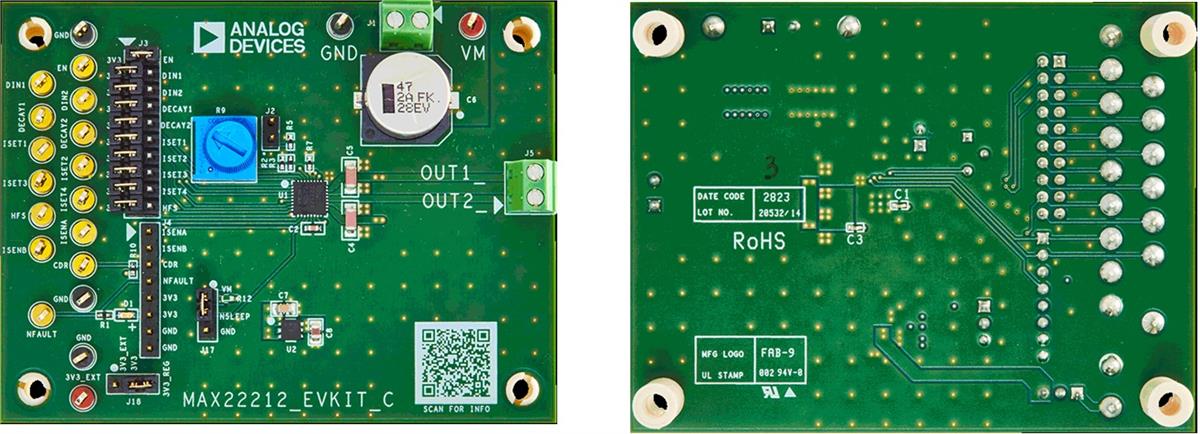

Analog Devices / Maxim Integrated MAX22212評価キット

Analog Devices/Maxim Integrated MAX22212評価キットは、MAX22212 36V、76AシングルHブリッジ・モータドライバの評価のために実証済みの設計を提供します。MAX22212は、単一のブラシ付きDCモータを駆動します。シングルHブリッジに低インピーダンスFETを集積し、標準R_ON（ハイサイド+ローサイド）は0.125Ωです。この評価キットは、ヘッダ、テストポイント、端子台を備え、MAX22212モータドライバにインターフェイスを提供します。MAX22212ドライバの内蔵センス出力ISENA、ISENBは、テストポイントを使用してモニタリング可能で、ヘッダJ4を使用すれば外部ADCへの接続も可能です。MAX22212ドライバは、組み込み電流駆動レギュレーション（CDR）を搭載し、チョッピング電流（I_FS）と電流制限off時間（T_OFF）を調節可能です。MAX22212 EVキットは、入力電圧4.5V～36V（V_M）で動作します。代表的なアプリケーションには、ステッパモータドライバ、ブラシ付きDCモータドライバ、ソレノイドドライバ、ラッチバルブがあります。
