Maxim MAX16832A/MAX16832C降圧型
定電流HB LEDドライバ

Maxim MAX16832A/MAX16832C降圧型定電流高輝度LED（HB LED）ドライバは、自動車の内装/外装用照明、建築と周囲照明、LED電球、および他のLEDイルミネーションアプリケーションを対象に、費用対効果の高い設計ソリューションを実現しています。MAX16832A/MAX16832Cは+6.5V～+65Vの入力電圧範囲で動作し、最大700mAの出力電流を実現できます。また、最大+105°Cの温度で動作する場合、最大温度+125°Cまたは最大1Aでの動作が可能です。ハイサイド電流レジスタは出力電流を調節し、専用パルス幅変調（PWM）入力は輝度レベルの広い範囲でLED調光パルス化できます。これらのデバイスは、広い入力電圧範囲を必要とするアプリケーションに良く適しています。ハイサイド電流検知および統合電流設定回路によって、外付け部品の数が最小限に留められると同時に±3%精度の平均出力電流を供給できます。

特徴

広範なLED照明アプリケーションを対象とした費用対効果の高いソリューション
- 6.5V～65Vの入力電圧範囲
- 最大1Aの出力電流
- ±3%のLED電流制度
- 選択可能な調光オプション: リニアまたはPWM
部品数を削減してコストとスペースを節約
- オンボード65V、0.45ΩパワーMOSFET
- レジスタのプログラムが可能な定LED電流
- 200mV電流センスリファレンスでの統合ハイサイド電流検知
- ヒステリシス制御: 最高2MHzのスイッチング周波数
保護機能および広い動作温度範囲におって、照明機器の信頼性が向上
- サーマルフォールドバック保護が、過熱を最小限に抑えるためにLEDを暗くする
- 熱シャットダウン保護
- 8ピンの熱強化型SOパッケージで提供
- -40°C～+125°Cの温度範囲で動作

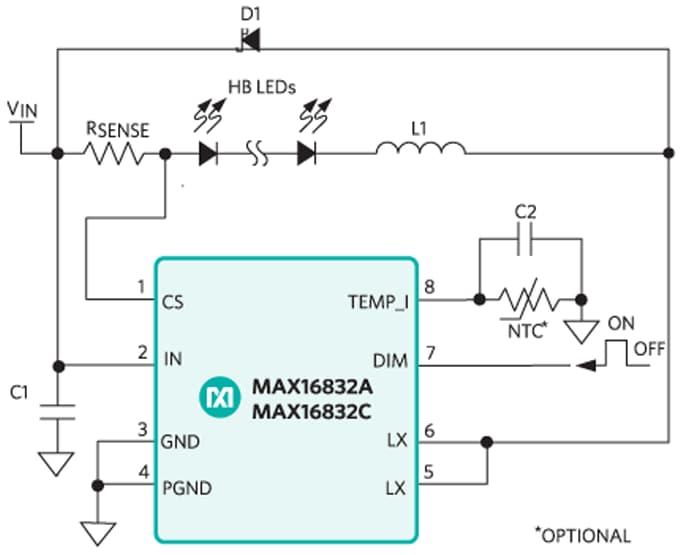

アプリケーション

建築、工業用、および周囲照明
車載用RCL、DRL、フォグライト
ヘッドアップディスプレイ
インジケータと非常用照明
MR16およびMR111 LED照明

MAX16832CEVKIT評価キット

Maxim MAX16832CEVKIT評価キットは、MAX16832Cヒステリシス電流モード高輝度LEDドライバICです。MAX16832Cキットは、定電流高輝度LED（HB LED）ドライバ回路を備えた降圧型トポロジとして構成されており、外部HB LED用です。MAX16832CEVKITは、DC供給電圧6.5V～65Vで動作し、ユーザー供給のHB LEDに対して666mAの電流を提供するように構成されています。HB LEDストリングを対象とした出力電圧は64Vまで高めることができ、キットの入力電圧に依存します。MAX16832CEVKITは、デジタルPWM入力信号を使用して、デジタルパルス幅変調（PWM）調光動作用に構成できます。EVキット回路は、サーマルフォールドバックおよび温度シミュレーション回路機能も特徴です。MAX16832CEVKITは、完全に組み立てられて試験が完了している表面実装ボードです。さらには、最適な熱放散を目的として、PCBレイアウト設計が最適化されています。MAX16832CEVKITは、ICを交換した後で、MAX16832Aも評価できます。
