Analog Devices Inc. MAX16984AEVKIT評価キット
Analog Devices Inc. MAX16984AEVKIT評価キットは、集積USB Type-Aコントローラが搭載されているMAX16984A車載大電流・高効率・降圧DC-DCコンバータの動作の評価に使用するように構成されています。MAX16984Aは、低電圧トランシーバ用にESD保護と短絡保護機能を提供する1GHz帯域幅のUSB 2.0 D+/D-保護スイッチを内蔵しています。
特徴
- 設定可能な充電検出モード
- USB-IF BC1.2 CDP、DCP
- Apple 2.4A
- Samsung 2.0A
- 中国のYD/T 1591-2009充電仕様
- 内蔵DC/DCコンバータ（310kHz〜2.2MHz）による自動USB電圧調整
- 実績のあるPCBレイアウト
- 組立と試験を完了
アプリケーション
- 車載用ラジオとナビゲーション
- ホストおよびハブアプリケーション用のUSBポート
- 車載接続
- テレマティクス
- 専用USB電源チャージャー
必要な機器
- MAX16984A EVキット
- 2m USB-A延長ケーブル（EVキットに同梱）
- 1.6Ω20W抵抗器（EVキットに搭載）または電子負荷
- USB Type-Aプラグ（EVキットに同梱）
- 14V/2A DC電源またはカーバッテリ（VBAT）
- デジタル電圧計（DVM）
- USB Type-Aフラッシュドライブ

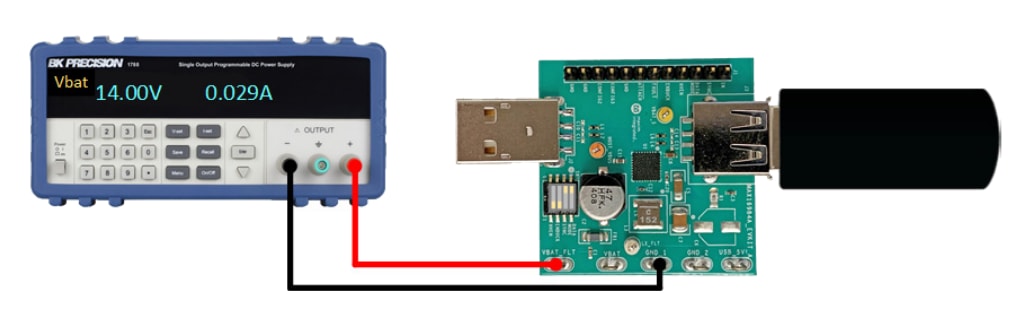

セットアップ
関連製品
Analog Devices Inc. MAX16984A 車載用降圧コンバータ
車載アプリケーションを対象に、5Vコンバータ、アダプタエミュレータ、USB保護スイッチが組み合わされています。
