Analog Devices Inc. MAX17623/MAX17624評価キット
Analog Devices Inc. MAX17623/MAX17624 評価キットは、MAX17623/MAX17624 降圧コンバータの動作を評価するために構成されています。MAX17623およびMAX17624 降圧コンバータは、より低温、より小型、よりシンプルな電源ソリューションを可能にするHimalayaシリーズの一部です。これらのデバイスは、評価キットで最適な性能とコンポーネントサイズを実証するように設定されています。
ADI MAX17623/MAX17624 評価キットは、動作モード（PWM/PFM）の選択、出力のイネーブル/ディスエーブル機能、およびPGOOD信号を提供します。
特徴
- 入力電圧範囲：2.9V～5.5V
- 高効率（MAX17623）：92.2%（VIN = 3.3V、VOUT = 1.5V、IOUT = 300mA）
- 高効率（MAX17624）：94.5%（VIN = 5V、VOUT = 3.3V、IOUT = 500mA）
- 動作のPWMおよびPFMモードを選択可能
- ソフトスタート時間 内部1ms
- 各入力電圧へのプルアップ抵抗を備えたPGOOD出力
- 薄型、表面実装コンポーネント
- 実績のあるPCBレイアウト
- 組立と試験を完了
アプリケーション
- ポイントオブロード電源
- 標準5Vレール電源
- バッテリ駆動アプリケーション
- 分散型電源システム
- 産業用センサおよびプロセス制御
必要な機器
- 2.9VDC 〜5.5VDC 、1A電源1個
- 1.5Vおよび3.3Vで1Aまでシンク可能な負荷抵抗器
- デジタル・マルチメータ（DMM）

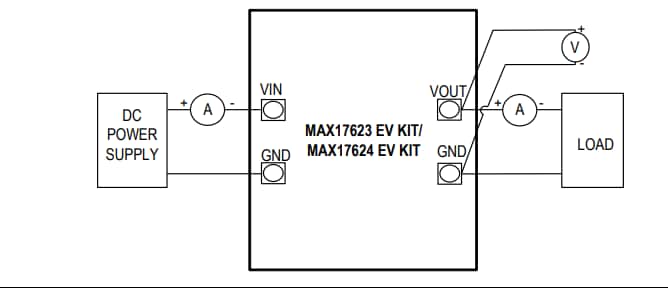

構成図
上面図
関連製品
Analog Devices Inc. MAX17623/MAX17624降圧コンバータ
MOSFETと内部補償を内蔵した高周波数コンバータです。
