Analog Devices / Maxim Integrated MAX20429デュアル6A低電圧バックコンバータ

Analog Devices Inc. MAX20429デュアル6A高効率・低電圧バックコンバータは、12.5mVステップで0.5V~ 1.5875V、50mVステップで1.6V~3.8Vの出力あたり最大6A(ピーク)の負荷電流を提供します。MAX20429は、1.0%未満の総出力誤差、過負荷、ライン、温度が特徴です。± ICは、3V~5.5Vで動作し、オンボード・ポイントオブロードおよびポスト安定化アプリケーションに最適です。

ADI MAX20429デュアル6A高効率・低電圧バックコンバータには、固定周波数PWMモード動作が備わっており、スイッチング周波数は2.1MHzまたは3.2MHzです。高周波動作によって、オールセラミックコンデンサ設計と小型の外付け部品を実現できます。

デバイスはMAXQ™技術が特徴で、精密な過渡性能と位相マージンを実現しています。これらの機能によって、広範な構成全体でコンバータから最大電力、性能、精度を得ることができます。

MAX20429コンバータには、温度過昇シャットダウンと過電流制限が搭載されています。MAX20429コンバータは、–40°C~+125°C周囲温度範囲で動作するように設計されています。

特徴

  • SoC / MCU電源アプリケーション用の二次レギュレータ設計
  • 超小型フットプリントでの高機能セット
    • 高効率DC/DCコンバータ
    • 2つの独立した出力、1出力あたり最大6A
    • 3.0V~5.5V動作供給電圧
    • 抵抗器調整式出力電圧
    • オプションの工場出荷時プリセット出力電圧
    • 2.1MHz/3.2MHzオプション
    • イネーブル入力
    • 個々のRESET出力
    • スペクトラム拡散オプション
    • ピーク電流モードアーキテクチャ
    • 3mm x 3.5mm FCQFN
  • 高精度
    • 108/92% OV/UVモニター
    • ±3% OV/UV精度
    • ±1%の出力電圧精度
    • 優れた負荷過渡性能
    • PWMおよびSKIPモード動作
    • MAXQ™電源アーキテクチャ
  • 高い効率性
    • 最高96%までの効率性(5V~3.3V)
    • 最高90%までの効率性(5V~1V)
  • -40°C~+125°C動作温度範囲
  • AEC-Q100認定を取得済

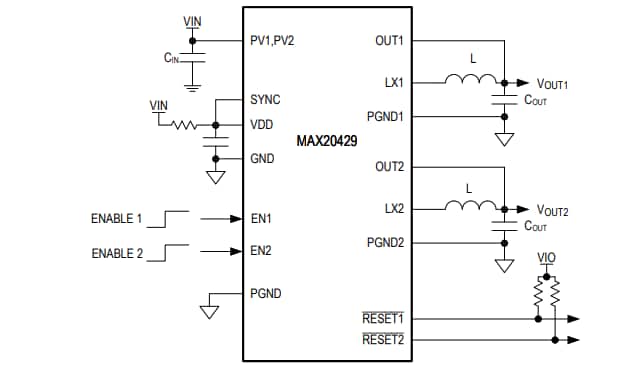

ブロック図

ブロック図 - Analog Devices / Maxim Integrated MAX20429デュアル6A低電圧バックコンバータ
公開: 2021-04-05 | 更新済み: 2023-04-13
