Analog Devices / Maxim Integrated MAX20429評価キット
Analog Devices Inc. MAX20429評価キットは、組立とテストが完了しているアプリケーション回路で、MAX20429デュアル6A低電圧バックコンバータを対象としています。MAX20429デュアル6A高効率・低電圧バックコンバータは、1出力あたり最大6A（ピーク）までの負荷電流を12.5mVステップで0.5V〜1.5875V、50mVステップで1.6V〜3.8Vで実現しています。
ADI MAX20429評価キットは、車載グレードのコンポーネントが特徴で、全負荷に対する各出力のテストを実施します。キットには、さまざまな試験ポイントとジャンパが含まれています。スタンダードのMAX20429評価キットには、抵抗器で調整できる出力電圧が工場出荷時に設定されているMAX20429CAFNA/VY+がインストールされています。デフォルトのMAX20429評価キットの抵抗器分圧器は、VOUT1およびVOUT2の両方で0.6Vの出力電圧でバイパス接続されます。
特徴
- 3.0V～5.5V入力供給範囲での単電源動作
- 0.5V～3.8Vで利用できる個々の工場出荷時プログラマブル出力電圧
- 抵抗器調整式出力電圧
- 最大6Aまでの個々の出力電流
- ±1%の出力電圧精度
- 周波数同期入力
- 個々のイネーブル入力
- 個々のRESET出力
- 評価の簡素化を目的としたキーノードのジャンパと試験ポイント
- -40°C～125°C車載温度範囲
- 車載グレードの外付け部品
- 実績のあるPCBレイアウト
- 組立と試験が完了済
必要な機器
- MAX20429評価キット
- 5V、5A DC電源（PS1）
- 2x デジタルマルチメータ―（DMM）
- 電子負荷、30W対応（EL1）
関連製品
Analog Devices / Maxim Integrated MAX20429デュアル6A低電圧バックコンバータ
12.5mVステップで0.5V～1.5875V出力あたり最大6A（ピーク）負荷電流を実現しています。

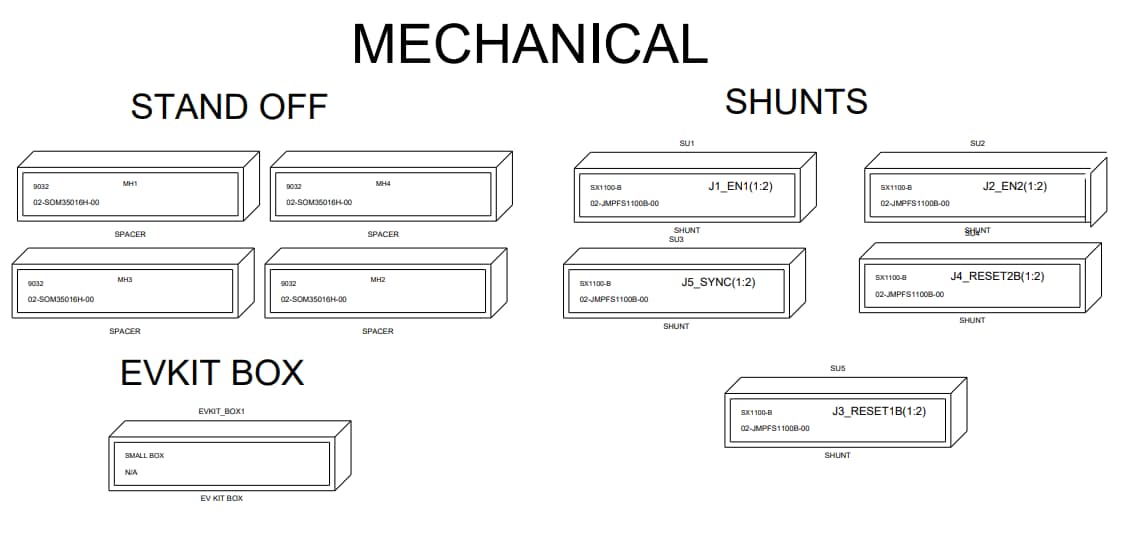

キットのスキーム図
PCBレイアウト
