Analog Devices / Maxim Integrated MAX25432車載ポートコントローラと保護装置
Analog Devices MAX25432車載用バックブーストポートコントローラとプロテクタは、車載用USBホストまたは下流向き（DFP）アプリケーションを対象に設計されています。MAX25432には、最大6.35Aでのフルレンジ3.3V～21Vプログラマブル電源（PPS）、USB電力供給（USB PD）アナログフロントエンド（AFE）、レガシーUSB充電サポート、USB Type-C®保護スイッチを実現できる車載グレード・バックブーストコントローラが組み合わされています。この保護スイッチは、D+、D-、CC1、CC2、VCONNを対象に、車載システムレベルのESD保護および24V短絡保護を発揮します。MAX25432は、BC1.2、Apple® Charge、Apple CarPlay、Apple MFi、USB On-The-Go（OTG）をはじめとする旧乗客用のレガシー充電モードをオプションでサポートしています。
Analog Devices MAX25432Bには、USB-IF Type-Cポートコントローラインターフェース（TCPCI）仕様に対応しているUSB PD AFEが統合されており、アプリケーションでの任意のI2Cマスタとインターフェイス接続できます。また、MAX25432Aは、外部USB PDコントローラの構成チャンネル（CC）信号パススルー保護を実現しています。Gサフィックスには、インテリジェント検出と保護が搭載されており、故障が発生した際にカーバッテリからケーブルシールドを介して接地に流れる高短絡電流を防止でき、カーモジュールの損傷を防止します。
MAX25432は、小型6mm x 6mm、40ピンTQFN-EPパッケージに格納されており、非常に少数の外付け部品しか必要としません。MAX25432評価（EV）キットと担保は、テストとファームウェアの開発時間を削減した迅速な評価を目的に、設計エンジニアを対象とした便利なプラットフォームを実現しています。
特徴
- TCPCI規格のUSB PD PHYで、任意の低コストI2Cマスタ（ハブIC、MCU、SoC）との併用を目的としています。
- 信号対ノイズ比を最大化するための接地オフセット調整BMC PHY
- 外部USB PDコントローラ（MAX25432A）の保護を目的に、非TCPCバージョンを利用可能
- 外部Hブリッジ用の統合バックブースト・コントローラ
- 入力動作範囲:4.5V～36V
- 220kHz、300kHz、400kHzスイッチング周波数
- EMI低減のための外部周波数同期とスペクトラム拡散
- USB PD PPS APDOサポート–TID 5821
- 10mVプログラマブル電圧ステップサイズ
- 25mAプログラマブル電流ステップサイズ
- 最大516mΩの統合ケーブル補償
- AEC-Q100およびAEC-Q006認定済
- 最高クラスの性能、最大の安全性、最低コストの乗客用ケーブルシールドバッテリへの短絡保護
- 小型、シングルFETソリューションで短絡電流を最小化
- 統合ハイサイド電流センス・アンプ、ADC、DAC
- 統合3.3V～5.0V、1.5W、スマートで信頼性の高いVCONNスイッチと保護
- 50mAプログラマブル過電流ステップサイズ
- 保護されているHVD+、HVD-、HVCC1、HVCC2出力での統合24V DC保護
- BC1.2、Apple carplay、OTG、Apple MFi Rev 3xをはじめとする統合レガシーUSB 2.0充電サポート
- 統合±15kV空隙/±8kV接触放電ISO 10605およびIEC 61000-4-2 ESD保護
- 動作温度範囲：-40°C～+125°C
- 40ピン、6mm x 6mm、TQFNパッケージ（EP搭載）
アプリケーション
- USBハブ、ブレークアウトボックス、マルチメディアハブ
- 専用の充電モジュール
- 後部座席エンターテイメント・モジュール
- ヘッドユニット、無線、ナビゲーション
関連評価キット
Analog Devices / Maxim Integrated MAX25432BEVKIT評価キット
組立とテストが完了しているPCBで、MAX25432 ICを迅速かつ簡単に実証するように設計されています。

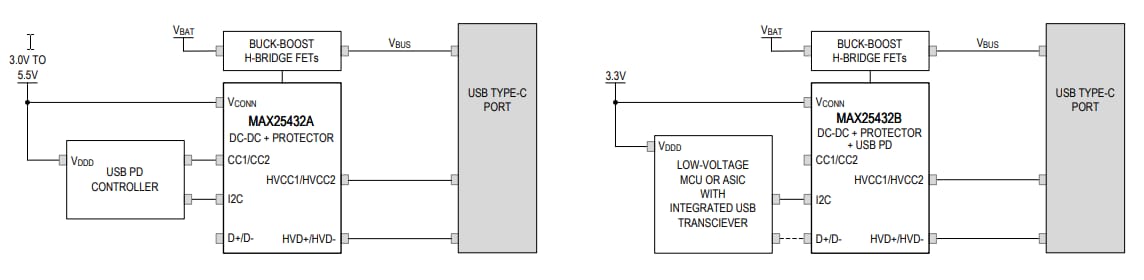

簡略ブロック図

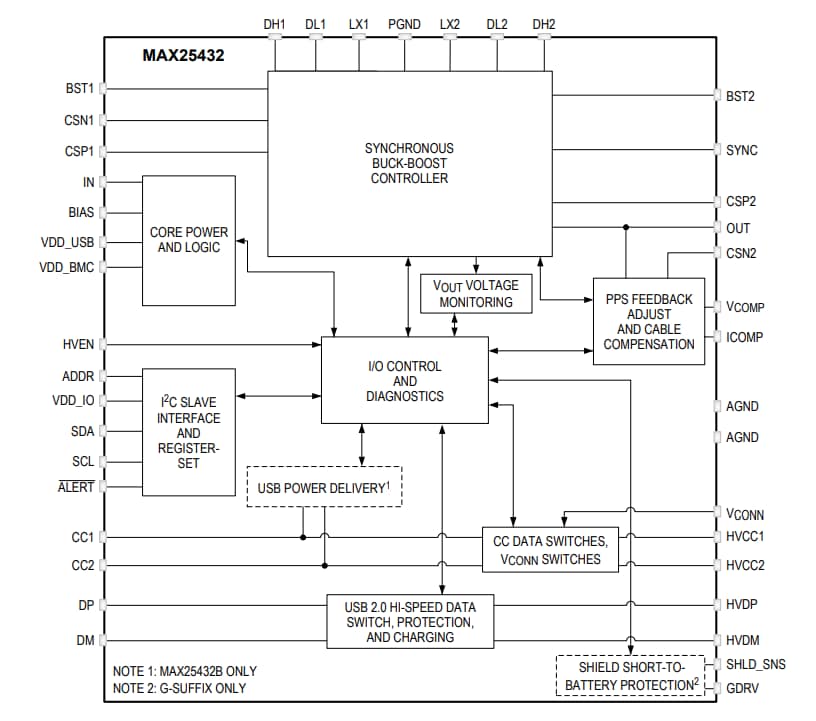

機能ブロック図
公開: 2021-10-12
| 更新済み: 2023-04-17
