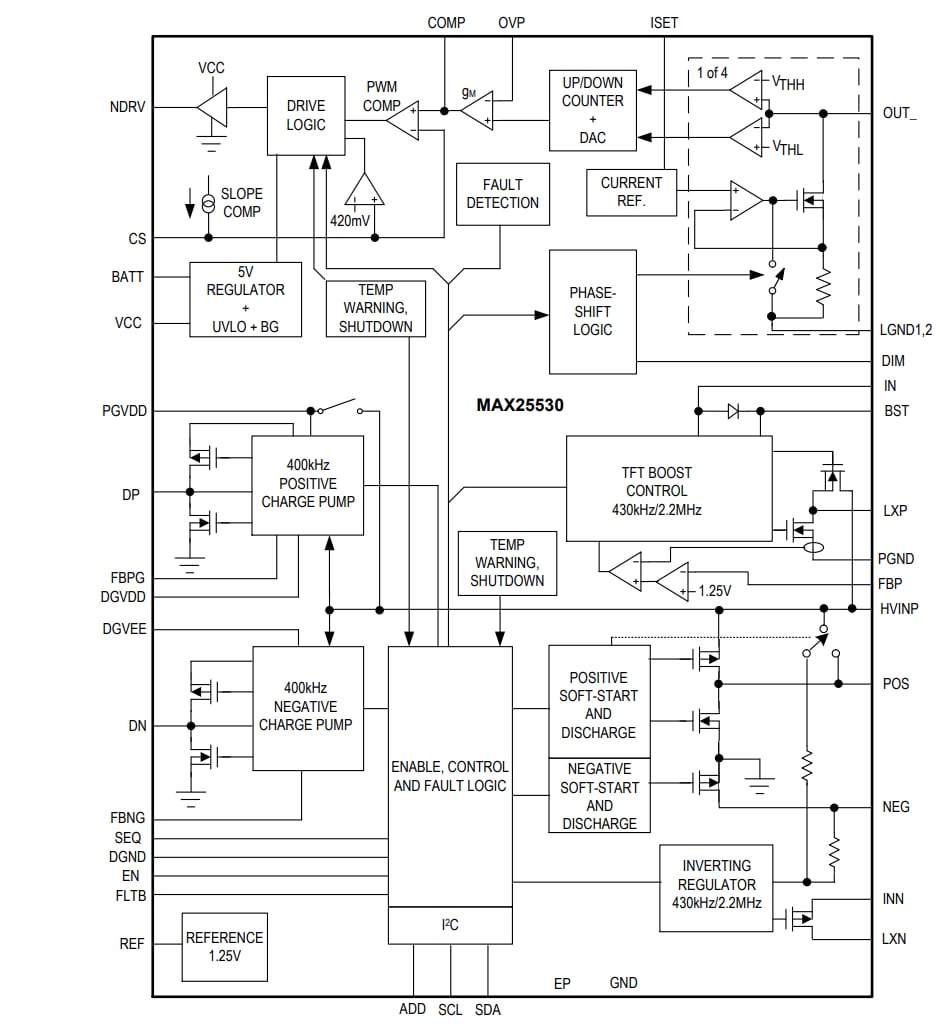

Analog Devices / Maxim Integrated MAX25530車載用4チャンネル対応バックライトドライバ

Maxim MAX25530のソースドライバ電源は、同期ブーストコンバータと反転バックブーストコンバータで構成されており、最高+18Vまでの電圧および最低-7Vまでの電圧を生成できます。正のソースドライバは、最大120mAまで供給できる一方で、負のソースドライバは100mAを供給できます。

すべてのパワードメインの起動とシャットダウン・シーケンスは、SEQピンの抵抗器を使用して、あるいはI²Cインターフェイスから選択できる7つのプリセット・モードのいずれかを使用して制御されます。

ADI MAX25530は、露出パッド付き40ピン(6mm x 6mm) TQFNパッケージでご用意があり、-40°C~+105 °Cの周囲温度範囲で動作します。
