Analog Devices / Maxim Integrated MAX25611EVKIT評価キット
Maxim Integrated MAX25611EVKIT評価キットは、MAX25611A/MAX25611B車載高電圧・高輝度LEDコントローラを評価するように設計されています。MAX25611コントローラは、入力電圧5V～36Vが特徴で、最高電圧65Vをともなって連続したLEDを駆動できます。MAX25611は、ハイビーム、ロービーム、日中走行ライト（DRL）、方向指示器、フォグランプ、その他のLEDライトといった自動車のフロントライト・アプリケーションに最適です。
MAX25611EVKIT評価キットは、ブーストおよびバックブースト構成用のセットアップが特徴で、6V～18VのDC電源電圧で動作します。この評価キットは、1つの連続したLEDに最大0.88Aを供給するように構成されており、この連続したLEDの合計電圧は3V～36Vの範囲でさまざまです。LEDストリングのアノードは、LED+端子に接続する必要があり、カソードはGND (ブーストモード) またはIN (バックブーストモード) のどちらかに接続できます。ブーストモードの場合、入力電圧がLEDストリング電圧を超えないようにしてください。
特徴
- ブーストおよびバックブースト・アプリケーションに構成済
- アナログ調光制御
- 実証済みPCBレイアウト
- 完全実装および試験済の機能
必要な機器
- MAX25611評価キット
- 12V、5A DC電源
- 直列接続されたLEDストリング（最低1A定格）
- 電流プローブ搭載オシロスコープ
関連製品
Analog Devices / Maxim Integrated MAX25611車載用高電圧LEDコントローラ
ハイ/ロービーム、DRL、方向指示器、フォグライトといった自動車のフロントライト・アプリケーションに最適です。

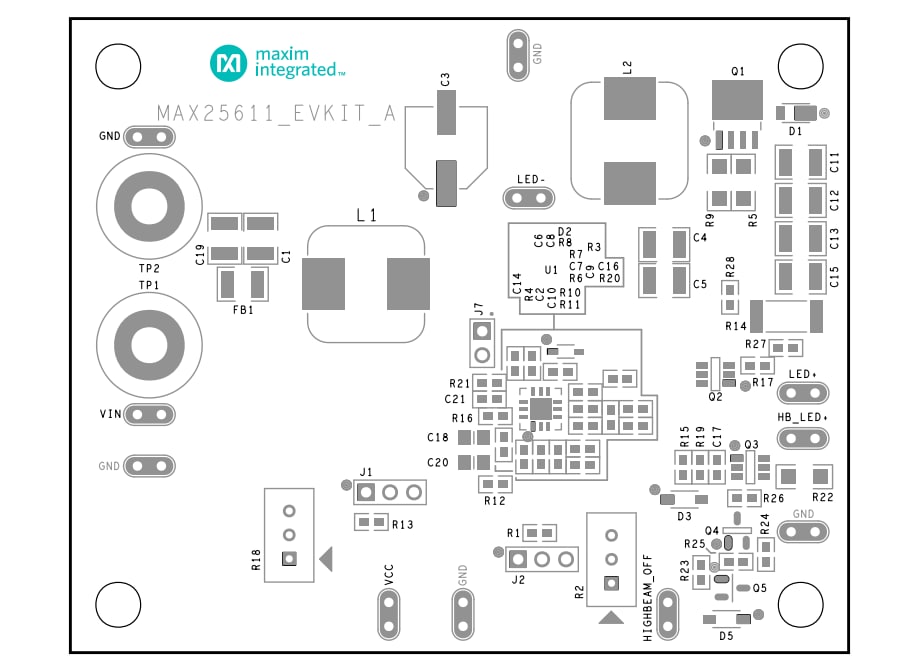

レイアウト
公開: 2019-05-29
| 更新済み: 2023-04-17
