Analog Devices Inc. MAX32670超低消費電力マイクロコントローラ
Analog Devices MAX32670超低消費電力、高信頼性、32ビットマイクロコントローラは、バッテリ寿命を妥協することなく、複雑なセンサ処理を用いた設計を実装しています。MAX32670には、柔軟で適応型の電源管理ユニット、および浮動小数点ユニット（FPU）を含む強力なArm® Cortex®-M4プロセッサが搭載されています。MAX32670 32ビットマイクロコントローラは、レガシー設計を使用する8ビットまたは16ビットマイクロコントローラからコスト的に最適なアップグレードパスも提供します。
Analog Devices MAX32670超低消費電力・高信頼性32ビット・マイクロコントローラには、最大384KBのフラッシュと160KBのSRAMが統合されており、アプリケーションとセンサコードが可能になります。要求の厳しいアプリケーションを対象とした極めて信頼性の高いコード実行は、エラー訂正コーディング（ECC）によって保証されています。ECCは、シングルエラー訂正およびダブルエラー検出（SEC-DED）に対応できる能力があり、フラッシュ、RAM、キャッシュ全体に実装されています。デバイスは、完全に柔軟で独立したクロッキング搭載のウィンドウ式ウォッチドッグタイマ2個による追加機能を実現しており、信頼性の高い動作をさらに強化できます。さらにMAX32670によって、電源切断および電源投入事象時の適切な動作、および電圧低下検出を活用した予期しない供給過渡が保証されています。
デバイスには、3.4MHz I2C、50MHz SPI、4MBAUD UARTなど、通信帯域幅を最大化する複数の高速ペリフェラルが搭載されています。さらに、低電力UARTを最低レベルの消費電力スリープモードでの動作に利用すれば、データを一切失うことなく動作によるウェイクアップが可能です。MAX32670マイクロコントローラは、I/O機能が搭載された合計6個のタイマを実現しています。これには、低消費電力タイマ2個が搭載されており、最低消費電力スリープモードであってもパルスカウント、キャプチャ/比較、PWM生成が可能です。
Analog Devices MAX32670 32ビットマイクロコントローラは、こうしたすべての機能を5mm x 5mm 40ピンTQFN-EPおよび1.7mm x 2.2mm 24-bump WLPパッケージで提供します。
特徴
- 低電力、高信頼性デバイス用の高効率マイクロコントローラ
- ARM Cortex-M4コア（最大100MHzのFPU搭載）
- エラー訂正機能付き384KBフラッシュメモリ
- 160KB SRAM（ECC対応128KB）、オプションで最低消費電力モードで保存
- 16KB集積キャッシュ（ECC搭載）
- UARTブートローダ
- 単電源または二電源動作
- 0.9V〜1.1Vの超低Vコア電源電圧
- 1.7V ~ 3.6V単電源からの内部LDO動作
- -40°C～+105°Cの広い動作温度範囲
- 柔軟なクロッキングスキーム
- 内部高速100MHzオシレータ
- 内部低消費電力7.3728MHzおよび超低消費電力80kHzオシレータ
- 14MHz ~ 32MHzオシレータ（外付け水晶が必要）
- 32.768kHzオシレータ（外付け水晶が必要）
- コア用の外部クロック入力
- LPUARTおよびLPTMRのための外部クロック入力
- セキュリティと整合性
- 利用できるセキュアブート
- AES 128/192/256ハードウェア加速エンジン
- SP800-90Bに準拠したTRNG
- 32ビットCRC加速エンジン
- バッテリアプリケーションのアップタイムを最大化する電源管理
- アクティブ電流：0.9V時（最大12MHz）44μA/MHz
- アクティブ電流：1.1V時（最大100MHz）50μA/MHz
- VDD= 1.8V、バックアップモードで完全メモリ保持電力は2.6μA
- VDD= 1.8Vで350nAの超費電力RTC
- LPUARTまたはLPTMRからのウェイクアップ
- プラットフォームの拡張性を提供する、最適なペリフェラルの組み合わせ
- 最大31の汎用I/Oピン
- 最大3つのSPIマスタ/スレーブ（最大50MHz）
- 最大3つの4線UART（最大4MBAUD）
- 低電力UART (LPUART) 1台
- 最大3つのI2Cマスタ/スレーブ3.4Mbps高速
- 8チャンネル標準DMAコントローラ
- 最大4つの32ビットタイマ（TMR）
- 最大2つの低消費電力32ビットタイマ（LPTMR）
- 2つのウィンドウモード対応ウォッチドッグタイマ
- デジタル・オーディオインターフェイス用のI2Sスレーブ1つ
アプリケーション
- スマートセンサコントローラ
- 産業用センサ
- 光通信モジュール
- セキュア無線モデムコントローラ
- バッテリ駆動の医療デバイス
- システム・ハウスキーピング・コントローラ
- アルゴリズム・コプロセッサ

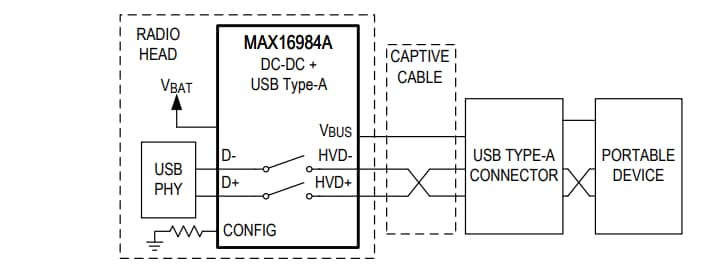

簡略ブロック図
開発ツール
Analog Devices Inc. MAX32670EVKIT評価キット
MAX32670超低・高信頼性、32ビットMCUの性能評価を目的としたプラットフォームです。
Analog Devices Inc. MAX32670-xx-ARDZ開発プラットフォーム
MAX32670超低電力マイクロコントローラが特徴で、Arm® Cortex®-M4プロセッサに基づいています。
Analog Devices Inc. AD-MAX32SXWISE-SL/AD-MAX32LRWISE-SL開発キット
低電力、長距離の独自無線通信技術に基づいた設計ソリューションです。
ペリフェラル監視を加速
低電力ウェアラブルでペリフェラル監視を加速化 - この記事では、DMAがペリフェラルとメモリモジュールと相互作用することで、CPU動作を最適化する方法について解説します。
もっと詳しく
