Analog Devices / Maxim Integrated MAX77540EVKITコンバータ評価キット

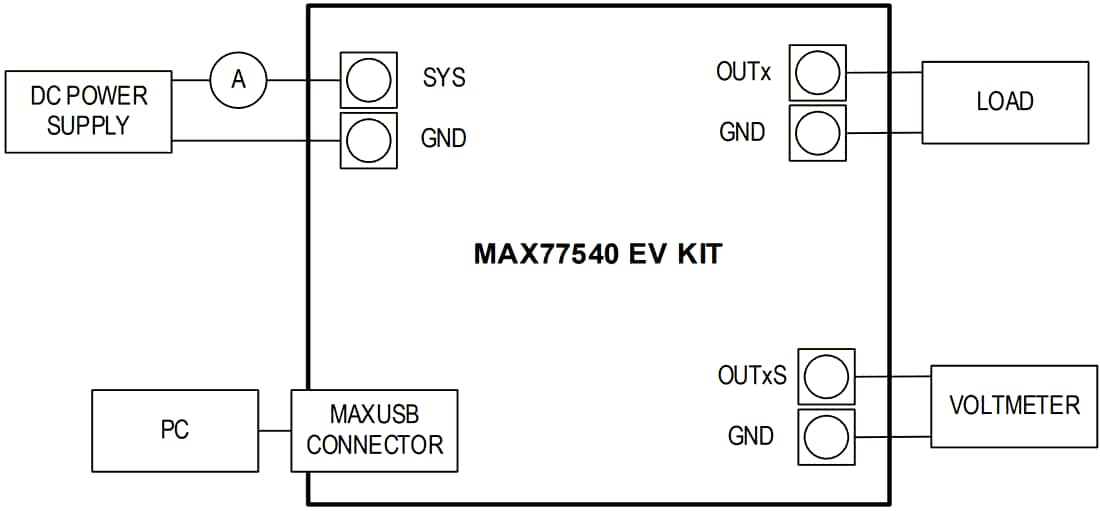

Analog Devices MAX77540EVKITコンバータ評価キットは、組立と試験が完了しているプリント回路ボード（PCB）で、MAX77540デュアル位相構成可能・降圧レギュレータの実証に使用します。ボードには、機器に搭載されているすべてのピンの試験を実施するための試験ポイントとジャンパが装備されています。2つのポテンショメータを使用すると、ユーザーはオプションでSEL1/SEL2構成ピンを調整できます。重要なノード (VOUTx、LXx) のプローブソケットは、正確な測定を提供します。ボードには、効率性と性能のトレードオフ試験を実施するために複数のスペアインダクタ（L3-L6）も装備されています。R13およびR14のICによってデフォルト出力電圧がセットされていますが、ポテンショメータやI²C通信を使用して変更できます。Analog Devicesのグラフィカル・ユーザー・インターフェイス（GUI）は、MAXUSB_INTERFACE#デバイスを使用してWindows®ベースのPCをJ11に接続すると使用できます。
