Analog Devices Inc. MAXM17633、MAXM17634、MAXM17635パワーモジュール

Analog Devices Inc. MAXM17633、MAXM17634、MAXM17635パワーモジュールは、一連の電圧レギュレータICおよびパワーモジュールです。これらのデバイスを使用すると、より低温で小型で容易な電源ソリューションを実現できます。MAXM17633、MAXM17634、MAXM17635は、統合コントローラ、MOSFET、補償部品、インダクタを備えています。このモジュールは、4.5V ~ 36Vの入力範囲で動作し、最大2Aの出力電流を提供します。

ADI MAXM17633、MAXM17634、MAXM17635電源モジュールは、 薄型、コンパクトな24ピン、4mm x 4mm x 1.75mm、uSLIC™パッケージで利用できます。

特徴

  • 使用が簡単
    • 4.5V ~ 36Vの広い入力
    • 0.9V ~ 12Vの調整可能な出力 (MAXM17635)
    • 固定3.3Vおよび5Vの出力バージョン (MAXM17633とMAXM17634)
    •  外部クロック同期を備えた400kHz ~ 2.2MHzの調整可能な周波数
    • フィードバック精度：±1.2%
    • 出力電流最大2A
    • 内部補償付
    • セラミックコンデンサ
  • 高効率
    • 選択可能なPWM、PFM、またはDCMの操作モード
    • シャットダウン電流：最低2.8μA (標準)
  • 柔軟な設計
    • プログラム可能なソフトスタートとプリバイアス起動
    • オープンドレインのパワーグッド出力 (RESETピン)
    • プログラム可能なEN／UVLO閾値
  • 堅牢な動作
    • ヒカップ過電流保護
    • 温度過昇保護
    • 周囲動作温度は-40°C ~ +125°C、接合部温度は-40°C ~ +150°C
  • 堅牢
    • CISPR22 (EN55022) クラス B 伝導および放射エミッションに準拠
    • 落下、衝撃、振動の標準 JESD22-B103、B104、B111に合格

アプリケーション

  • 産業制御用電源
  • 汎用POL
  • 分散電源安定化
  • 基地局電源
  • プログラム可能な論理コントローラ
  • 高電圧シングルボードシステム

ビデオ

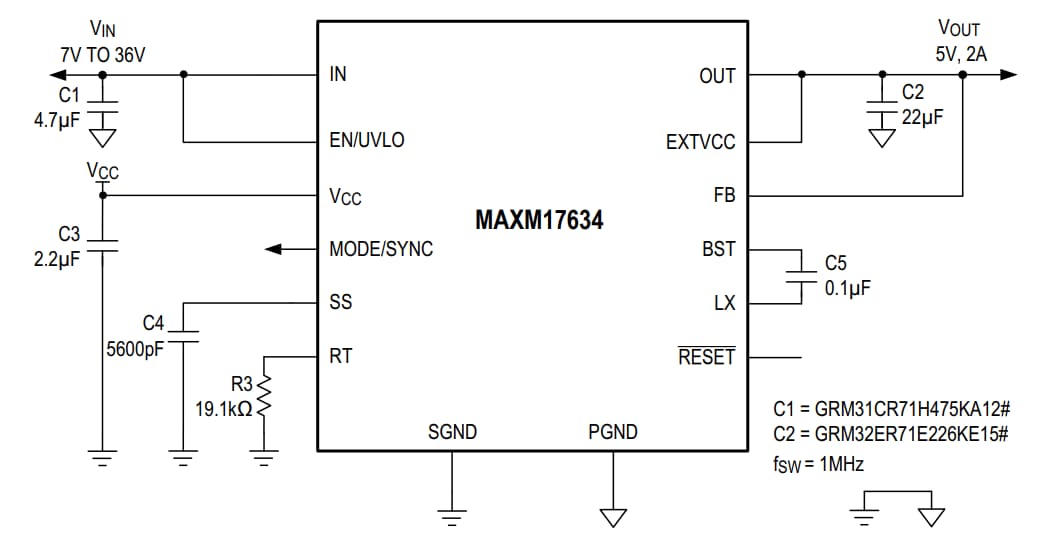

ブロック図

ブロック図 - Analog Devices Inc. MAXM17633、MAXM17634、MAXM17635パワーモジュール

開発ツール

Analog Devices Inc. MAXM17633、MAXM17634、MAXM17635評価キット

 MAXM17633、MAXM17634、MAXM17635モジュールの性能評価に使用。
