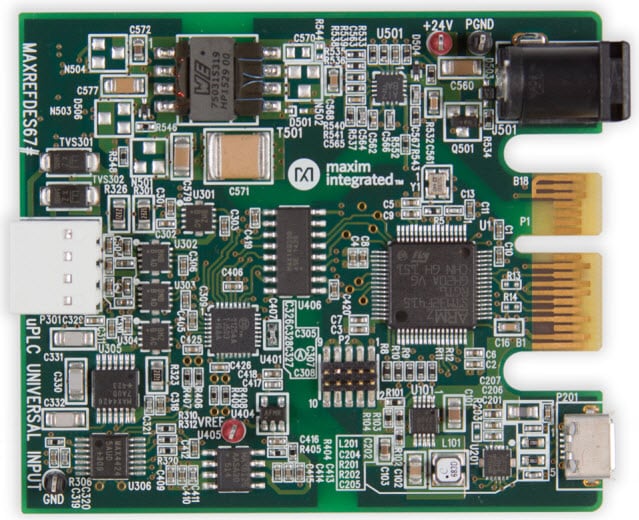

Maxim MAXREFDES67ユニバーサルアナログ入力マイクロPLC | |
Maxim MAXREFDES67ユニバーサルアナログ入力マイクロPLCは、電流、電圧、RTD、絶縁パワー/データでの熱電対信号のフレキシブルな測定に対応するアナログ入力のおかげで、ファクトリーオートメションにおいて理想的です。工業アーキテクチャにおける工業4.0変更によって、Maxim MAXREFDES67を使用すると設計者は、複数センサを受け入れる高度に構成が可能な分散型のインテリジェント制御システムを内蔵することができます。
|
プロセッサ - STMicroelectronics STM32 F4 MCU は、Cortex-M4コアを備えた32ビットマイクロコントローラの高性能ファミリです。
ネットワーキング - FTDI USB-UARTブリッジIC
スイッチャ - 異なるタイプの入力信号に適切な電気的接続となるようにデジタル制御されたアナログスイッチで、このように端子ブロックにジャンパーを追加する必要性を軽減します。
- 2つのMAXIM MAX14759 beyond-the-rail SPSTアナログスイッチ
- 2つのMAXIM MAX14763 beyond-the-rail SPDTアナログスイッチ
オペレーショナルアンプ -
- MAXIM MAX44267デュアルbeyond-the-railオペアンプは、入力信号をバッファします。
- MAXIM MAX44245クワッド低消費電力オペアンプは、入力信号に対する1.5Vオフセットを減衰および追加します。
- MAXIM MAX44244低消費電力高精度オペアンプ
アナログデジタルコンバータ（ADC） - MAXIM MAX11254 24ビット6チャンネルADCで、内部PGSバッファおよび統合アナログ入力PGAが備わっています。
温度モニタリング - MAXIM MAX31723オンボードデジタルサーモメータが入力端子ブロック近くに配置されており、入力ポートと熱電対の冷接点を確認できます。
電圧リファレンス - MAXIM MAX6126超高精度4.096V電圧リファレンスで、0.02%の内部精度および3ppm/ºCの最大温度係数（tempco）でのADCのリファレンス入力を駆動します。
デジタルアイソレータIC - 2.75kVRMSデータ絶縁
DC/DCコンバータ - MAXIM MAX17552高効率降圧型DC-DCコンバータは、USBから+3.3Vへ+5V電源を変換し、STM32マイクロコントローラおよびFTDI USB-UARTブリッジICに給電します。
AC/DCコンバータ - MAXIM MAX17498Cは極めて効率性が高く、24V電源から絶縁+17.5Vおよび+7.5Vレールを生成します。
公開: 2015-12-22
| 更新済み: 2023-04-12
