Analog Devices / Maxim Integrated TMC6200 3ハーフブリッジゲートドライバ
Analog Devices Inc. TMC6200 3ハーフブリッジゲートドライバは、PMSMサーボまたはBLDCモータ用のハイパワーゲートドライバです。TMC6200ゲートドライバは、6つの外付けMOSFETと2つまたは3つのセンス抵抗器を利用し、プログラム可能な増幅を備えたインライン電流センスアンプを含む、12V、24V、または48VのPMSM駆動システムの全高電圧部分を統合します。
ADI TMC6200 3ハーフブリッジゲートドライバは、ワットからキロワットまでの幅広いモータを駆動することを目的としています。ソフトウェア制御のドライブ強度により、システム内のEME最適化が可能になります。このデバイスは、短絡検出および過熱しきい値などのプログラム可能な安全機能と、堅牢で信頼性の高い設計を可能にする診断用のSPIインターフェイスを提供します。
TMC6200は、完全な保護と診断機能を備えた堅牢なドライブを構築するために、最小限の外付け部品を必要とします。
特徴
- コイル電流最大100Aの3相モータ（外付けMOSFET）
- 電圧範囲8V～60V DC
- ゲートドライブプログラマブル0.5A/1A/1.5A
- SPIインターフェイスを介した完全な保護と診断
- プログラム可能なゲインを備えた3つのフローティング センス アンプ（5、10、20）
- 1Ω（LS）/1.3Ω（HS）安全ホールドオフ抵抗によるゲートオフドライブ
- SPI とスタンドアロン操作
- 100%負荷サイクル動作のチャージポンプ
- シングルライン制御用のオプションのBBM（break-before-make）ロジック
- プログラム可能な短絡および過負荷電流しきい値と再試行
- 3ラインまたは6ラインドライブを備えたプログラム可能な制御インターフェイス
- 完全保護と診断
- コンパクトサイズTQFP48パッケージ
- 高電圧での安全な操作のためのダブルピン距離
アプリケーション
- PMSM FOCドライブとBLDCモータ
- 工業用ドライブ
- ファクトリオートメーション
- ラボオートメーション
- ロボティクス
- CNCマシン
- 繊維機械
- ポンプ
- 監視カメラ
- ホームオートメーション
- プリンタ
関連ボード
Analog Devices / Maxim Integrated TMC6200開発ツール
TMC6200デバイスの評価を容易にするように設計されています。

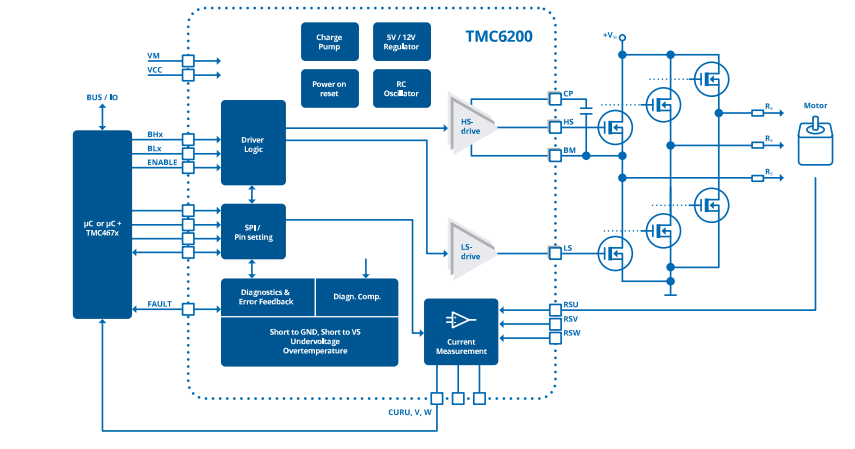

ブロック図
ビデオ
