Bourns型番EMS22非接触磁気式ロータリエンコーダBourns型番EMS22は、4つの異なる出力波形を生成することができるホール効果の特定用途向け標準製品(ASSP)を備えた非接触ロータリ磁気式エンコーダです。これらの波形は、1回転あたり最大256パルス(PPR)の2ビットの直交、ステップ／方向最大512 PPR、パルス幅変調(PWM)出力1024ポジション、およびアブソリュート1024ポジション含みます。型番EMS22は3.3および5.0 Vdcの供給電圧、また２つの異なるバージョンで提供されます。 これらのエンコーダは、コードの正確さを維持しながら、最大10,000RPMまで回転する能力を有し、産業オートメーションなどのMMIの用途に適しています。この性能は、各装置の構成においてデュアルボールベアリングを利用して実現し、最高1億シャフト回転という長い回転寿命をもたらします。EMS22非接触エンコーダは、極端な温度、湿度レベル、および粒子が存在する過酷な環境での使用に最適です。その優れた性能は、非接触技術とaustriamicrosystems®AS5040ホール効果ASSPの優れた性能に起因しています。これらのエンコーダは、IP65で侵入防御されており、任意によりIP67へのアップグレードが可能です。 EMS22は、泥、埃、グリース、油、水、汚れなどの過酷な環境条件において強化された信頼性を提供し、従来の光学および接触エンコーダと比較してより優れた性能を発揮します。また、磁石とASSPとの間にはこのタイプのエンコーダの平均寿命を縮める接触部はありません。その結果EMS22は、従来の接触型エンコーダの50倍以上の平均寿命を有することができます。設計者およびエンドユーザーは、光学または接触型の技術を利用したエンコーダを超える明確な利点である信号精度を劣化させることなく、サイクル寿命性能を期待することができます。
機能
アプリケーション
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

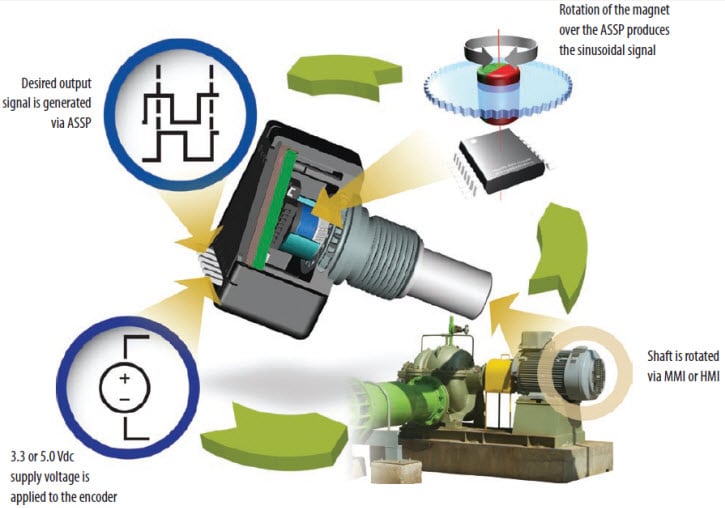

EMS22における出力信号生成ステップEMS22における出力信号生成ステップ  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
