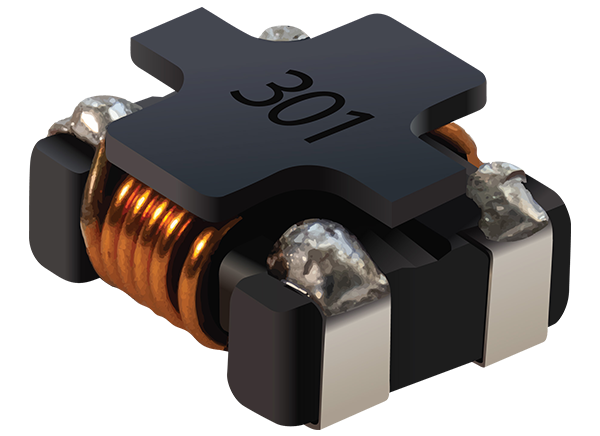

Bourns SRF7035Aコモンモードチョーク
Bourns SRF7035Aコモンモードチョークは、AEC-Q200に準拠しており、80VDC定格電圧および-40°C～+125°C温度範囲に対応します。これらのチョークは、コンパクトなサイズおよび広い周波数範囲全域での高インピーダンスが特徴で、システムを出入りする電磁妨害（EMI）を抑制できます。SRF7035Aチョークには、シールド構造、分離巻線、部分巻線構成があります。Bourns SRF7035Aコモンモードチョークは、DC/DCコンバータ、スイッチモード電源での使用、および産業、民生、その他の電子機器の電力系統で発生するノイズ抑制を目的とした使用に最適です。
特徴
- シールド工法 - 低放射線
- 分離巻線
- 大電流能力
- コンパクトな設計
- AEC-Q200準拠
- RoHS準拠
- ハロゲンフリー
アプリケーション
- 電源システムのノイズ抑制
- 民生機器
- 産業
- DC/DCコンバータ
- スイッチモード電源
仕様
- 4µH～22.6µHインダクタンス範囲
- 1MHzで300Ω～3000Ωインピーダンス範囲
- 1.2A～5A電流範囲
- 80VDC定格電圧
- -40°C～+125°C温度範囲
- 寸法7mm x 6mm x 3.5mm
関連インダクタ
Bourns SRF High Current Power Inductors
Designed for automotive applications, including information/entertainment systems.

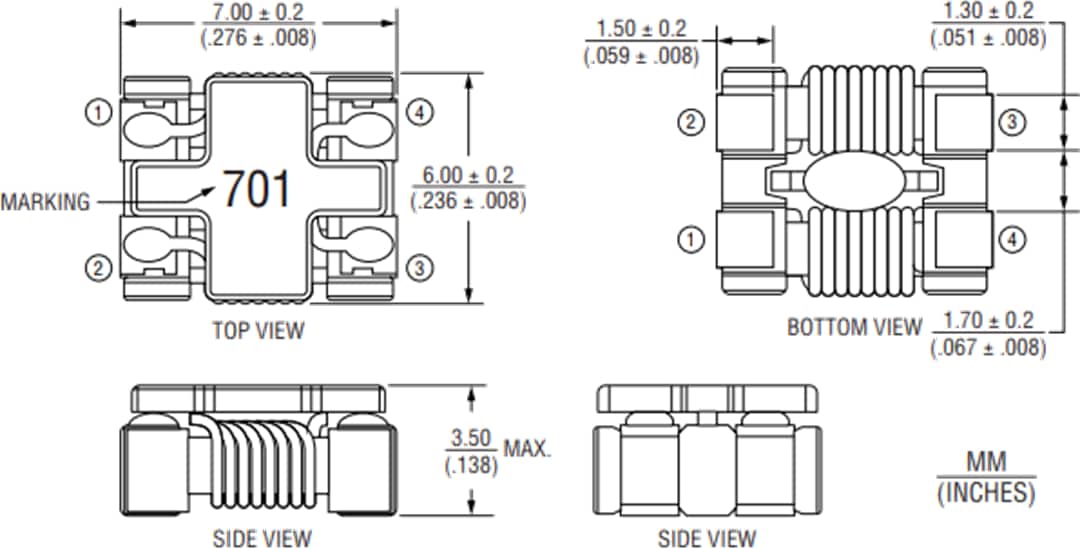

パッケージ外形
