Bourns PTVS高電流パワーTVSダイオード

Bourns® パワーTVS (PTVS) 製品は、ACライン保護および高出力DCバス制限アプリケーションにおける使用を対象に設計された、高電流双方向トランジェント電圧抑制回路 (TVS)ダイオードです。これらの装置は58V ~ 470Vの範囲での双方向ポート保護を有し、RoHSおよびUL準拠で、さらにIEC 61000-4-5 8/20 μs電流サージ要求を満たしています。パワーTVS製品にはシリコン技術が使用されており、競合のMOVテクノロジーよりもさらに低いサージ時のクランピング電圧を実現します。装置はスルーホールおよびSMDパッケージの形で提供され、RoHSおよびPbフリーハンダリフロープロファイルといった工業規格に合致しています。 SMDパッケージはその低鉛インダクタンスにより、従来の等価の スルーホール装置に比べてピーククランピング電圧を20%減少させることができます。

PTVSスルーホール高電流パワーTVSダイオード

Bourns PTVS3-430
3kAおよび6kA以上

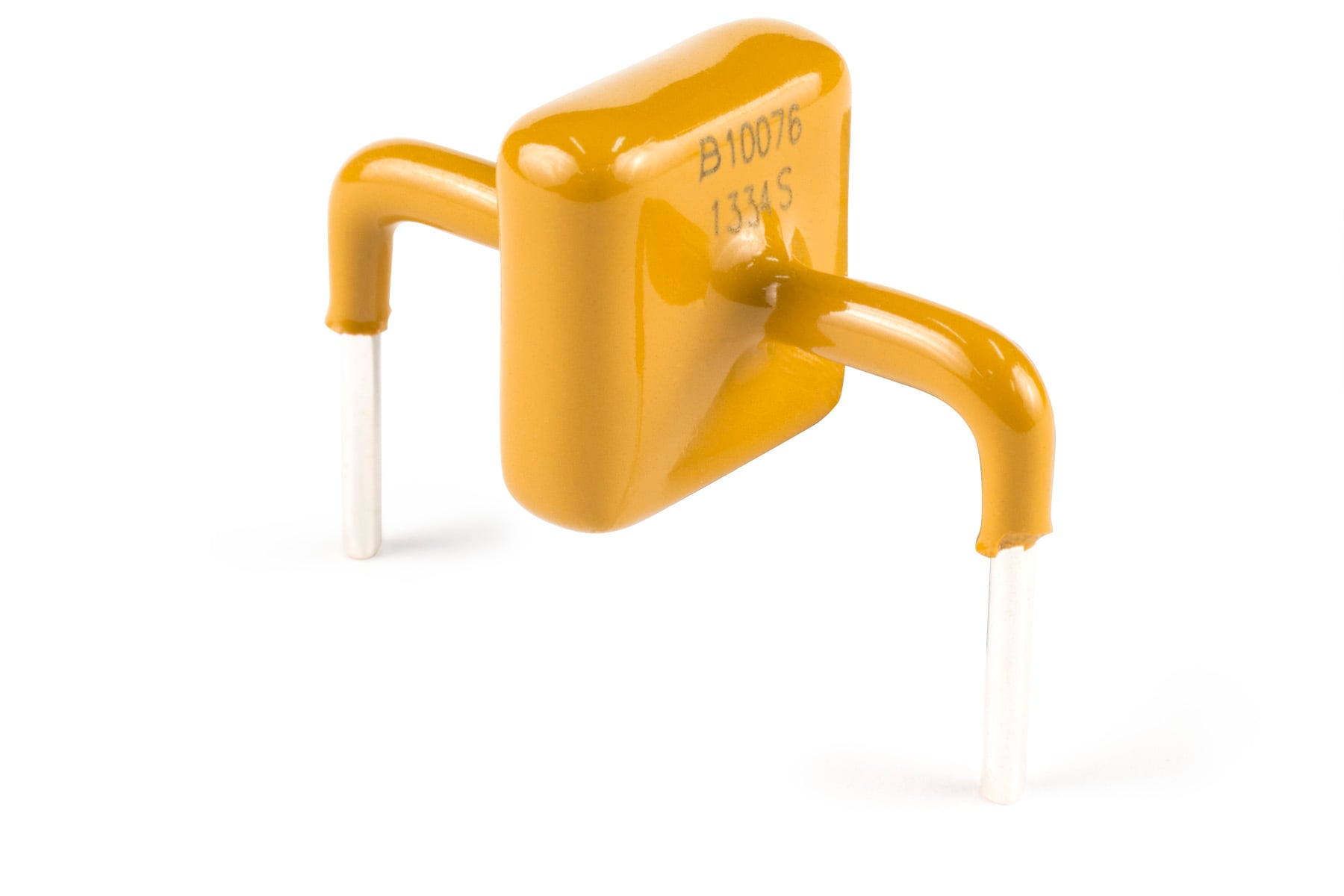

Bourns PTVS10-076C-TH
10KA以上

Bourns 15kA Version
15kA以上

Bourns高電流パワーTVSダイオードは、スルーホールパッケージの形で提供され、RoHSおよびPbフリーハンダリフロープロファイルといった工業規格に合致しています。

新製品! BournsがPTVS15シリーズをご紹介。15kAサージ性能を58Vおよび76Vで示します。双方向TVSダイオード PTVS3-0xxC-THシリーズは、3kAサージ性能を58Vおよび76Vで示します。

特長
  • 3kA, 6kA, 10kA, 15kA, 8/20μsサージ性能
  • サージ時の低クランピング電圧
  • 双方向TVS
  • UL認証
  • RoHS準拠
適用領域
  • ACライン保護
  • 高電力DCバス保護

部品番号動作電圧ブレークダウン電圧クランピング電圧ピークサージ電流最低動作温度データシート







Loading First Previous Next Last

PTVS SMD高電流パワーTVSダイオード

PTVS SMD High Current Power TVS Diodes
製品の詳細を見る
              ​もっと詳しく知る

SMDパッケージはその低鉛インダクタンスにより、従来の等価の スルーホール装置と比べて、ピーククランピング電圧を20%減少させることができます。結果として、保護回路における電気的なストレスを減少させます。さらに、パワーTVSダイオードがプリント回路基板において唯一のスルーホールコンポーネントである場合の余分な設計手順を省くことができます。アセンブリは簡略化され、コストも軽減できます。

部品番号動作電圧ブレークダウン電圧クランピング電圧ピークサージ電流最低動作温度データシート







Loading First Previous Next Last




  • Bourns
  • Circuit Protection
公開: 2012-03-19 | 更新済み: 2025-04-24
